Przekładnik prądowy CT 400/5A śr.27/32,5x10,5 | 412112 Legrand

Opis i Kluczowe Cechy

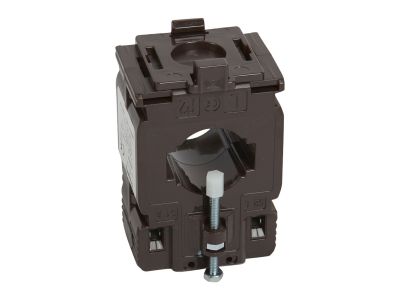

Przekładnik prądowy (CT) jednofazowy o przekładni 400/5 A i symbolu 412112 przeznaczony jest do pomiaru prądu przemiennego w instalacjach elektrycznych. Dzięki mocy znamionowej strony wtórnej 10 VA oraz klasie dokładności 0,5% zapewnia precyzyjne i bezpieczne odwzorowanie prądu pierwotnego na uzwojeniu wtórnym 5 A – idealny do współpracy z amperomierzami, licznikami energii i analizatorami sieci. Konstrukcja umożliwia przepuszczenie przewodu o średnicy 27 mm lub szyny o wymiarach 32,5 x 10,5 mm (oraz 25,5 x 15,5 mm), co daje elastyczność w różnych konfiguracjach okablowania. Montaż możliwy jest na podstawie montażowej lub na szynach.

• Przekładnia 400/5 A: umożliwia bezpieczne pomiary w obwodach o prądzie pierwotnym do 400 A, z uzwojeniem wtórnym 5 A kompatybilnym z większością mierników panelowych i liczników energii.
• Klasa dokładności 0,5%: gwarantuje wysoką precyzję pomiaru, co ma kluczowe znaczenie przy rozliczeniach energii oraz diagnostyce sieci.
• Moc znamionowa 10 VA: zapewnia odpowiedni zapas mocy dla podłączonych urządzeń pomiarowych, minimalizując ryzyko błędów wskazań i przeciążenia przekładnika.
• Otwór przepustowy dla przewodu Ø27 mm lub szyny 32,5×10,5 mm / 25,5×15,5 mm: uniwersalność montażu – można przepuścić przewód o dużym przekroju lub szynę zbiorczą, co ułatwia instalację w istniejących rozdzielnicach.
• Mocowanie na podstawie montażowej lub szynach: elastyczne opcje montażu pozwalają dopasować przekładnik do różnych typów rozdzielnic i puszek pomiarowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących przekładników prądowych oraz posiada certyfikat CE. Konstrukcja i wykonanie zgodne są z powszechnie stosowanymi standardami bezpieczeństwa i dokładności w pomiarach energii elektrycznej.

Zastosowanie

Przekładnik prądowy 400/5 A znajduje zastosowanie wszędzie tam, gdzie niezbędny jest pomiar prądu w obwodach jednofazowych. Szczególnie polecany do:

• Współpracy z amperomierzami analogowymi i cyfrowymi w tablicach rozdzielczych oraz szafach sterowniczych.
• Podłączenia do liczników energii elektrycznej (półpośrednich) w celu dokładnego rozliczania zużycia prądu.
• Zasilania analizatorów sieci i mierników wielofunkcyjnych używanych do monitoringu parametrów jakości energii.
• Systemów zarządzania energią (EMS) oraz automatyki budynkowej, gdzie wymagane jest zdalne odczytywanie prądów.

Wskazówki Montażowe

Montaż i podłączenie przekładnika prądowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przekładnik należy zamocować na podstawie montażowej lub na szynie DIN (TH35). Przewód pierwotny przepuść przez otwór – upewnij się, że średnica przewodu lub wymiary szyny mieszczą się w zakresie podanym w specyfikacji. Uzwojenie wtórne (5 A) podłącz do zacisków lub końcówek kablowych zgodnie z oznaczeniami – nie pozostawiaj przekładnika z otwartym uzwojeniem wtórnym podczas przepływu prądu pierwotnego (niebezpieczeństwo wysokiego napięcia). Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta. Dobierz przekrój przewodów wtórnych do prądu pomiarowego (min. 2,5 mm² zalecane).

FAQ

• Jaką klasę dokładności ma ten przekładnik? Klasa dokładności wynosi 0,5%, co oznacza błąd pomiaru nieprzekraczający 0,5% wartości rzeczywistej w całym zakresie pomiarowym.
• Jaki maksymalny przekrój przewodu można przepuścić przez otwór? Przez otwór można przepuścić przewód o średnicy do 27 mm albo szynę płaską o wymiarach do 32,5 × 10,5 mm (oraz 25,5 × 15,5 mm).
• Czy można montować przekładnik na szynie DIN? Tak, konstrukcja umożliwia montaż na szynach (również TH35) lub na dedykowanej podstawie montażowej.
