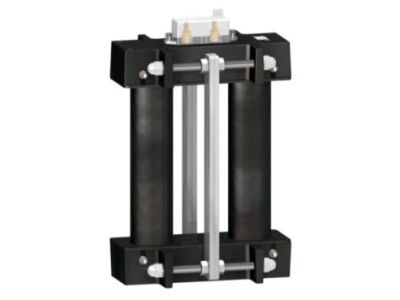

Przekładnik prądowy 6000/5 szynoprzewód 55x165 PowerLogic | METSECT5VV600 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5VV600 o prądzie znamionowym linii 6000 A i prądzie wtórnym 5 A zapewnia precyzyjne pomiary w rozdzielnicach głównych i stacjach transformatorowych. Otwór szynoprzewodu 55 x 165 mm umożliwia montaż na typowych szynach zbiorczych tego wymiaru. Tropikalizowana konstrukcja zwiększa odporność na wilgoć i podwyższoną temperaturę, co przekłada się na długowieczność w trudnych warunkach klimatycznych.

• Prąd pierwotny 6000 A / wtórny 5 A: Przeznaczony do dużych obciążeń, bezpośrednio współpracuje z licznikami i przyrządami pomiarowymi o standardowym zakresie 5 A.
• Klasa dokładności 0.5: Wysoka precyzja odwzorowania prądu – błąd pomiaru poniżej 0,5% w pełnym zakresie obciążenia, idealna dla układów rozliczeniowych.
• Moc maksymalna 70 VA: Duży zapas mocy pozwala na podłączenie nawet kilku przyrządów pomiarowych szeregowo bez ryzyka nasycenia rdzenia.
• Otwór szynoprzewodu 55 mm x 165 mm: Kompatybilność z pojedynczym prętem zbiorczym o wymiarach 165 mm x 55 mm, prosty montaż bez dodatkowych uchwytów.
• Tropikalizacja (impregnacja ochronna): Odporność na wilgoć, pleśń oraz wahania temperatury – niezawodna praca nawet w środowiskach przemysłowych o wysokiej wilgotności.

Zgodność z Normami

Przekładnik został zaprojektowany zgodnie z ogólnie przyjętymi normami europejskimi dla przekładników prądowych. Posiada oznaczenie CE i spełnia wymagania dyrektyw dotyczących bezpieczeństwa elektrycznego. Montaż powinien być wykonany zgodnie z obowiązującymi przepisami oraz dokumentacją techniczną producenta.

Zastosowanie

Przekładnik prądowy METSECT5VV600 znajduje zastosowanie wszędzie tam, gdzie konieczne jest przekształcenie wysokiego prądu pierwotnego (do 6000 A) na standardowy sygnał 5 A dla układów pomiarowych i przekaźnikowych.

• Pomiar energii elektrycznej w rozdzielnicach głównych i szafach zasilających obiekty przemysłowe.
• Współpraca z analizatorami sieci, licznikami energii (w tym rozliczeniowymi) oraz przekaźnikami zabezpieczeniowymi.
• Stacje transformatorowe SN/nN – monitorowanie obciążenia transformatorów i linii zasilających.
• Systemy automatyki budynkowej – pomiar parametrów sieci w celu optymalizacji zużycia energii.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP do 1 kV lub powyżej w zależności od napięcia instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekładnik mocuje się bezpośrednio na szynie zbiorczej (pręcie) o wymiarach 55 mm x 165 mm – nie wymaga dodatkowych elementów mocujących. Zaciski wtórne należy podłączyć przewodami o przekroju dobranym do prądu 5 A i wymaganej długości linii. Nie wolno pozostawiać rozwartego uzwojenia wtórnego przy włączonym prądzie pierwotnym – grozi to uszkodzeniem izolacji i porażeniem.

FAQ

• Jaka jest dokładność przekładnika? Przekładnik klasy 0.5 gwarantuje błąd prądu i kąta fazowego nieprzekraczający 0,5% – odpowiedni do układów pomiarowo-rozliczeniowych.
• Do jakiej szyny zbiorczej pasuje ten model? Otwór 55 mm x 165 mm umożliwia montaż na pojedynczym pręcie zbiorczym o takich samych wymiarach (szer. 55 mm, wys. 165 mm).
• Jaka jest maksymalna moc obciążenia strony wtórnej? Moc znamionowa wynosi 70 VA. Pozwala to na podłączenie kilku przyrządów pomiarowych szeregowo bez przekroczenia dopuszczalnego obciążenia.
