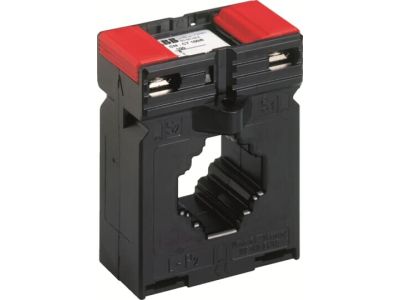

Przekładnik prądowy 50A / 1A, 1VA kl. 1, CM-CT 50/1 | 1SVR450116R1000 ABB

Alternatywny kod produktu: 1SVR450116R1000

Opis i Kluczowe Cechy

Przekładnik prądowy CM-CT 50A/1A (symbol 1SVR450116R1000) to wtykowy element pomiarowy przeznaczony do precyzyjnego pomiaru prądu w układach elektrycznych. Znamionowy prąd pierwotny wynosi 50 A, a wtórny 1 A przy obciążeniu 1 VA. Klasa dokładności 1 gwarantuje wysoką precyzję pomiaru. Dostarczany z izolacyjną nasadką ochronną, stopką kątownik i mocującą listwę, z możliwością montażu na szynie DIN (wyposażenie dodatkowe).

• Prąd pierwotny 50 A / wtórny 1 A: Umożliwia przetworzenie wysokiego prądu pierwotnego na niski prąd wtórny, bezpieczny dla urządzeń pomiarowych.
• Obciążenie 1 VA: Zapewnia stabilność pracy i dokładność pomiaru w szerokim zakresie obciążeń.
• Klasa dokładności 1: Gwarantuje wysoką precyzję pomiaru, zgodną z wymaganiami dla układów pomiarowych.
• Wtykowy system montażu: Ułatwia szybki i bezpieczny montaż oraz demontaż, bez konieczności przerywania pracy instalacji.
• Izacja nasadka ochronna i stopka kątownik: Zapewniają ochronę przed przypadkowym dotykiem i uszkodzeniami mechanicznymi.

Zgodność z Normami

Przekładnik spełnia wymagania dyrektyw unijnych oraz posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa urządzeń pomiarowych (IEC/EN 61869-1 i IEC/EN 61869-2).

Zastosowanie

Przekładnik prądowy CM-CT 50A/1A znajduje zastosowanie w układach pomiarowych, zabezpieczeniach i monitoringu prądu.

• Pomiar prądu w rozdzielnicach niskiego napięcia.
• Zabezpieczenia i sterowanie w układach automatyki przemysłowej.
• Systemy monitoringu zużycia energii elektrycznej.
• Instalacje fotowoltaiczne i energetyka odnawialna.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekładnik montuje się przez zaciskanie na przewodzie pierwotnym, następnie mocuje się go na szynie DIN (wyposażenie dodatkowe) lub za pomocą stopki kątownik. Izolacyjna nasadka ochronna musi być zamocowana przed uruchomieniem instalacji. Po montażu należy sprawdzić poprawność połączeń wtórnych i uziemienia.

FAQ

• Czy przekładnik wymaga uziemienia? Tak – przewód wtórny powinien być uziemiony zgodnie z normami bezpieczeństwa elektrycznego.
• Jaki jest zakres prądu pierwotnego? Prąd pierwotny wynosi 50 A. W przypadku innych wartości należy dobrać odpowiedni model.
• Czy przekładnik nadaje się do instalacji zewnętrznych? Przekładnik nie posiada stopnia ochrony IP określonego w danych. Zaleca się stosowanie w suchych pomieszczeniach lub w osłoniętych instalacjach.
