Przekładnik prądowy 5000/5 szynoprzewód 55x165 PowerLogic | METSECT5VV500 Schneider Electric

Opis i Kluczowe Cechy

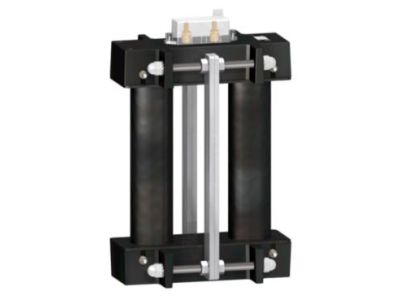

Przekładnik prądowy PowerLogic METSECT5VV500 o przekładni 5000/5 A został zaprojektowany do pomiaru dużych prądów w rozdzielnicach głównych. Dzięki klasie dokładności 0.5 i mocy znamionowej 60 VA zapewnia precyzyjne odwzorowanie prądu pierwotnego, co ma kluczowe znaczenie w bilansowaniu energii i rozliczeniach. Otwór przelotowy 55 x 165 mm umożliwia montaż na szynoprzewodzie o tych samych wymiarach, a wykonanie tropikalizowane gwarantuje odporność na wilgoć i pleśń w trudnych warunkach pracy.

• Prąd pierwotny 5000 A / wtórny 5 A: Umożliwia bezpieczne i dokładne przekształcenie wysokiego prądu sieciowego na poziom dogodny dla liczników, przekaźników i mierników.
• Klasa dokładności 0.5: Gwarantuje błąd pomiaru poniżej ±0,5%, co spełnia wymagania rozliczeniowe i pozwala na precyzyjne monitorowanie zużycia energii.
• Moc znamionowa 60 VA: Zapewnia rezerwę obciążenia dla długich obwodów wtórnych oraz współpracę z wieloma urządzeniami pomiarowymi jednocześnie.
• Otwór 55 x 165 mm: Przeznaczony do szyn zbiorczych o tym samym przekroju, pozwala na łatwy montaż bez konieczności demontażu szyn.
• Wykonanie tropikalizowane: Odporność na podwyższoną wilgotność, pleśnie i korozję, co wydłuża żywotność urządzenia w instalacjach zewnętrznych i przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących przekładników prądowych i posiada certyfikat CE. Zastosowano materiały zapewniające odpowiednią izolację i wytrzymałość zwarciową. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przekładnik METSECT5VV500 znajduje zastosowanie wszędzie tam, gdzie wymagany jest pomiar dużych prądów przemiennych o wartości do 5000 A. Sprawdza się zarówno w instalacjach rozliczeniowych, jak i w systemach automatyki oraz ochrony.

• Pomiar energii elektrycznej w głównych rozdzielnicach niskiego napięcia – współpraca z licznikami półpośrednimi i analizatorami sieci.
• Zasilanie przekaźników ochronnych (np. nadprądowych, różnicowych) w oparciu o rzeczywisty prąd obciążenia.
• Monitorowanie i sterowanie w systemach BMS (Building Management System) oraz SCADA.
• Pomiar prądu w liniach zasilających transformatory, generatory i duże odbiorniki przemysłowe.

Wskazówki Montażowe

Montaż i podłączenie przekładnika prądowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od szyn zbiorczych. Przekładnik należy zamocować na szynoprzewodzie o wymiarach 55 x 165 mm, upewniając się, że szyna przechodzi centralnie przez otwór. Końcówki uzwojenia wtórnego (S1, S2) podłącz przewodami o przekroju dobranym do obciążenia (moc 60 VA). Nigdy nie eksploatuj przekładnika z rozwartym uzwojeniem wtórnym – może to spowodować niebezpieczne przepięcia i uszkodzenie urządzenia. Po montażu sprawdź polaryzację i wykonaj próbne pomiary.

FAQ

• Czy przekładnik można stosować do pomiarów rozliczeniowych? Tak, klasa dokładności 0.5 umożliwia wykorzystanie w układach półpośrednich dla potrzeb bilansowania energii i rozliczeń z dostawcą.
• Jakie wymiary szyny zbiorczej pasują do otworu? Otwór ma wymiary 55 mm x 165 mm, co odpowiada szynoprzewodowi o tych samych wymiarach (np. szyna płaska 5 x 165 mm lub złożona z pakietów).
• Jaka jest maksymalna moc obciążenia strony wtórnej? Znamionowa moc wtórna wynosi 60 VA przy prądzie 5 A. Przekroczenie tej wartości może pogorszyć dokładność pomiaru i spowodować przegrzanie.
