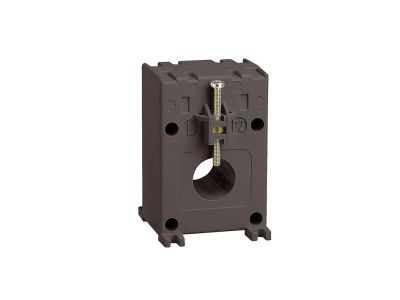

Przekładnik prądowy 50/5A, średnica przewodu 21mm | 412101 Legrand

Opis i Kluczowe Cechy

Przekładnik prądowy 412101 to jednofazowy przekładnik prądowy o przekładni 50/5 A, przeznaczony do pomiarów w obwodach prądu przemiennego. Dzięki mocy znamionowej strony wtórnej 1,25 VA zapewnia bezpieczne i dokładne odwzorowanie prądu pierwotnego. Klasa dokładności 1% gwarantuje precyzyjne wskazania, a maksymalna średnica przewodu 21 mm umożliwia łatwy montaż na przewodach o znacznym przekroju.

• Przekładnia 50/5 A: umożliwia pomiar prądów do 50 A z bezpiecznym odczytem 5 A na stronie wtórnej – idealna do współpracy ze standardowymi amperomierzami i licznikami energii.
• Klasa dokładności 1%: zapewnia wysoką precyzję pomiaru, niezbędną w układach rozliczeniowych, diagnostycznych i monitorujących sieć.
• Moc znamionowa strony wtórnej 1,25 VA: wystarczająca do zasilania typowych przyrządów pomiarowych bez ryzyka nasycenia czy przegrzania uzwojeń.
• Maksymalna średnica przewodu 21 mm (lub szyna 16 x 12,5 mm): umożliwia objęcie grubych przewodów lub szyn zbiorczych, co zwiększa uniwersalność aplikacji.
• Montaż na podstawie montażowej, wsporniku TH35 lub szynach: elastyczne możliwości instalacji w rozdzielnicach, szafach sterowniczych i tablicach pomiarowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Przekładnik prądowy 412101 znajduje zastosowanie w układach pomiarowych i monitorujących sieci elektroenergetyczne, zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Podłączenie do amperomierzy analogowych i cyfrowych w celu bieżącego odczytu obciążenia.
• Współpraca z licznikami energii elektrycznej (aktywnej i biernej) w systemach rozliczeniowych.
• Użycie z miernikami wielofunkcyjnymi i analizatorami sieci do zaawansowanej diagnostyki jakości energii.
• Monitoring obciążeń w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych i budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie pierwotnym. Przekładnik mocuje się na wsporniku TH35 (szyna DIN), podstawie montażowej lub bezpośrednio na szynach. Należy zachować właściwy kierunek przepływu prądu pierwotnego (oznaczenia P1/P2), aby uzyskać poprawną fazę sygnału wtórnego. Momenty dokręcania zacisków oraz przekroje przewodów przyłączeniowych dobierz zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Jaka jest klasa dokładności tego przekładnika? Klasa dokładności wynosi 1%, co oznacza błąd pomiaru nieprzekraczający 1% wartości rzeczywistej przy obciążeniu znamionowym.
• Czy przekładnik można montować na szynie DIN? Tak, przekładnik wyposażony jest w mocowanie umożliwiające montaż na wsporniku TH35 (szyna DIN) oraz na podstawie montażowej.
• Jaki jest maksymalny przekrój przewodu możliwy do objęcia? Maksymalna średnica przewodu wynosi 21 mm, a dodatkowo możliwe jest przeprowadzenie szyny o wymiarach 16 x 12,5 mm.
