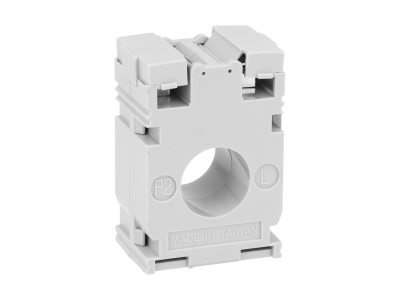

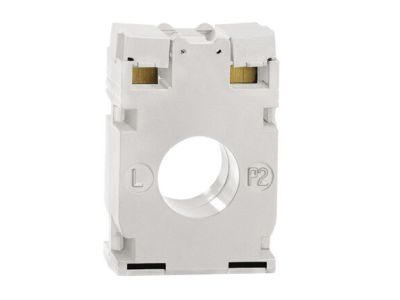

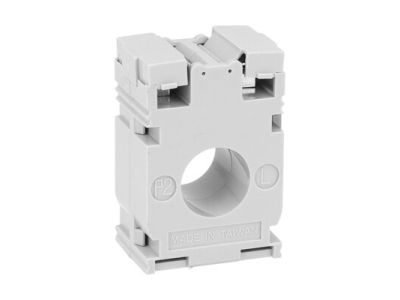

Przekładnik prądowy 50/5A śr. otworu 22mm | DM0T0050 Lovato Electric

Opis i Kluczowe Cechy

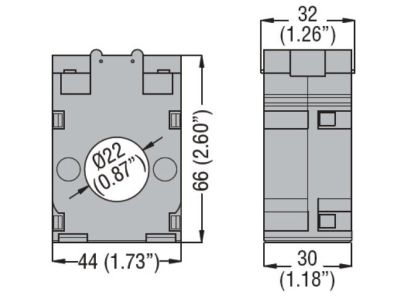

Przekładnik prądowy DM0T0050 renomowanej marki Lovato Electric to wysokiej klasy komponent elektroenergetyczny, zaprojektowany do precyzyjnego pomiaru natężenia prądu w układach niskiego napięcia. Urządzenie charakteryzuje się przekładnią prądową 50/5A, co oznacza, że prąd pierwotny o wartości 50A jest transformowany na prąd wtórny o wartości 5A, umożliwiając bezpieczne podłączenie mierników, multimetrów cyfrowych czy analizatorów parametrów sieci. Średnica otworu wewnętrznego wynosząca 22 mm pozwala na swobodne przeprowadzenie kabla o odpowiednim przekroju, zapewniając stabilność pomiarową i minimalizację błędów transformacji.

• Wysoka precyzja: Gwarantuje rzetelne dane dla systemów zarządzania energią.
• Kompaktowa konstrukcja: Ułatwia montaż w gęsto upakowanych rozdzielnicach elektrycznych.
• Trwałość: Obudowa wykonana z materiałów odpornych na wysokie temperatury i uszkodzenia mechaniczne.
• Zaciski wtórne: Wyposażone w solidne śruby, zapewniające pewny styk elektryczny i odporność na drgania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla bezpieczeństwa i powtarzalności parametrów w instalacjach przemysłowych. Przekładnik spełnia wymagania normy IEC/EN 61869-2, która definiuje szczegółowe warunki dla przekładników prądowych stosowanych w pomiarach i zabezpieczeniach. Dzięki temu inżynierowie mogą mieć pewność, że urządzenie zachowa swoją klasę dokładności w deklarowanym zakresie obciążenia oraz będzie odporne na przepięcia występujące w sieciach niskiego napięcia.

Zastosowanie

Przekładnik DM0T0050 znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do:

• Systemów monitoringu zużycia energii elektrycznej (EMS).
• Układów kontroli obciążenia silników i maszyn produkcyjnych.
• Rozdzielnic głównych i oddziałowych w obiektach komercyjnych.
• Współpracy z licznikami energii oraz przekaźnikami priorytetowymi.

Wskazówki Montażowe

Podczas instalacji przekładnika Lovato Electric należy zwrócić szczególną uwagę na kierunek przepływu prądu (oznaczenia P1/P2 na obudowie), aby zapewnić poprawną polaryzację pomiaru. Montaż powinien odbywać się na szynie DIN (przy użyciu odpowiednich akcesoriów) lub bezpośrednio na przewodzie prądowym. Ważne jest, aby zaciski strony wtórnej (S1, S2) były zawsze zwarte lub podłączone do odbiornika o niskiej impedancji przed podaniem prądu na stronę pierwotną – zapobiega to powstaniu niebezpiecznie wysokiego napięcia na zaciskach wtórnych. Zaleca się stosowanie przewodów o przekroju dostosowanym do odległości między przekładnikiem a miernikiem, aby zminimalizować błąd wprowadzany przez rezystancję przewodów.

FAQ

• Czy przekładnik może pracować z otwartym obwodem wtórnym? Nie, praca z otwartym obwodem wtórnym jest niebezpieczna dla urządzenia i personelu; zawsze należy podłączyć obciążenie lub zewrzeć zaciski S1 i S2.
• Jaka jest maksymalna średnica kabla, który zmieści się w oknie przekładnika? Maksymalna średnica zewnętrzna przewodu nie powinna przekraczać 22 mm, aby zapewnić poprawny montaż bez naprężeń mechanicznych.
• Czy produkt współpracuje z miernikami innych marek? Tak, standardowy sygnał wyjściowy 5A jest kompatybilny z większością analogowych i cyfrowych przyrządów pomiarowych dostępnych na rynku.
