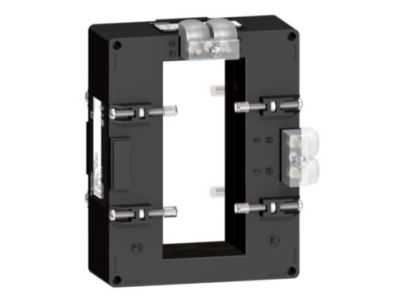

Przekładnik prądowy 2000/5 podwójne złącza szynoprzewód 52x127 PowerLogic | METSECT5DC200 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5DC200 o przekładni 2000/5 A przeznaczony do montażu na szynoprzewodach. Dzięki otworowi 55 x 128 mm oraz kompatybilności z szyną o wymiarach 127 x 52 mm zapewnia łatwą instalację w standardowych rozdzielnicach. Klasa dokładności 0.5 i moc 25 VA gwarantują precyzyjny pomiar prądu pierwotnego, co jest kluczowe w systemach monitorowania i zarządzania energią. Tropikalizacja zwiększa odporność na wilgoć i wysoką temperaturę, co przedłuża żywotność urządzenia w trudnych warunkach.

• Przekładnia 2000/5 A: Umożliwia bezpieczne przekształcenie wysokiego prądu pierwotnego na niski prąd wtórny, odpowiedni dla układów pomiarowych i zabezpieczeniowych.
• Otwór 55 x 128 mm: Pozwala na łatwe nasunięcie na szynoprzewód bez konieczności demontażu połączeń, co skraca czas montażu.
• Klasa dokładności 0.5: Gwarantuje błąd pomiaru poniżej 0.5%, co jest niezbędne przy rozliczeniowym pomiarze energii lub sterowaniu procesami.
• Moc maksymalna 25 VA (klasa 0.5) / 30 VA (klasa 1): Zapewnia elastyczność w doborze obciążenia wtórnego – od prostych wskaźników po zaawansowane liczniki i przekaźniki.
• Tropikalizacja: Specjalne zabezpieczenie antykorozyjne i termiczne pozwala na pracę w środowiskach o podwyższonej wilgotności i temperaturze, typowych dla instalacji zewnętrznych lub przemysłowych.

Zgodność z Normami

Przekładnik został zaprojektowany zgodnie z europejskimi standardami dla transformatorów pomiarowych, posiada certyfikat CE. Dzięki zastosowaniu materiałów tropikalizowanych spełnia wymagania dla pracy w trudnych warunkach klimatycznych. Dokładność i parametry obciążeniowe odpowiadają klasie 0.5 według powszechnie stosowanych norm międzynarodowych.

Zastosowanie

Przekładnik prądowy PowerLogic METSECT5DC200 znajduje zastosowanie wszędzie tam, gdzie konieczny jest dokładny pomiar prądu zmiennego w obwodach do 2000 A. Jego konstrukcja umożliwia montaż bezpośrednio na szynoprzewodach, co czyni go idealnym rozwiązaniem do rozdzielnic głównych i podrozdzielni.

• Pomiar energii elektrycznej w budynkach komercyjnych i przemysłowych – współpraca z licznikami wielotaryfowymi i systemami BMS.
• Monitorowanie obciążenia transformatorów, silników i dużych odbiorników w automatyce zakładowej.
• Tworzenie pętli prądowych dla przekaźników zabezpieczeniowych i sterowników PLC w instalacjach SN i nn.
• Systemy zarządzania energią (EMS) wymagające wysokiej klasy dokładności do celów bilansowania i optymalizacji kosztów.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od szynoprzewodu. Przekładnik nasuwa się na szynę (wymiary 52 x 127 mm) przez otwór 55 x 128 mm – należy upewnić się, że szyna jest czysta i nieuszkodzona. Połączenia wtórne należy wykonać przewodami o przekroju dobranym do prądu 5 A i mocy obciążenia (maks. 30 VA). Zaleca się dokręcenie zacisków z momentem zgodnym z dokumentacją producenta. Przed załączeniem napięcia upewnić się, że obwód wtórny nie jest otwarty – grozi to uszkodzeniem izolacji.

FAQ

• Jaka jest maksymalna moc obciążenia przekładnika? Dla klasy dokładności 0.5 maksymalna moc wynosi 25 VA, a dla klasy 1 – 30 VA. Należy dobrać obciążenie wtórne (przyrządy pomiarowe, przewody) tak, aby nie przekroczyć tych wartości, w przeciwnym razie spadnie dokładność pomiaru.
• Czy przekładnik nadaje się do montażu na szynoprzewodach poziomych i pionowych? Tak, konstrukcja umożliwia montaż w dowolnej orientacji, ale zaleca się pozycję pionową (szyna) dla optymalnego odprowadzania ciepła. Należy zwrócić uwagę, aby otwór przekładnika dokładnie obejmował szynę (wymiary 55x128 mm dla szyny 52x127 mm).
• Co oznacza tropikalizacja w praktyce? Przekładnik został zabezpieczony przed działaniem wilgoci, pleśni oraz wysokich temperatur (do ok. 55°C). Dzięki temu można go stosować w nieklimatyzowanych rozdzielnicach na zewnątrz budynków, w halach przemysłowych z podwyższoną wilgotnością lub w krajach o klimacie tropikalnym.
