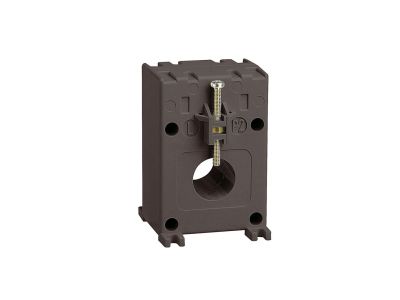

Przekładnik prądowy 200/5A, średnica przewodu 21mm | 412106 Legrand

Opis i Kluczowe Cechy

Przekładnik prądowy 200/5A (symbol 412106) to jednofazowy transformator pomiarowy przeznaczony do współpracy z amperomierzami, licznikami energii oraz miernikami wielofunkcyjnymi/analizatorami sieci. Dzięki przekładni 200/5 A umożliwia bezpieczne odwzorowanie prądu pierwotnego na poziom 5 A po stronie wtórnej, co pozwala na podłączenie standardowych przyrządów pomiarowych. Moc znamionowa 4 VA zapewnia niskie obciążenie układu, a klasa dokładności 0,5% gwarantuje precyzyjny pomiar. Przekładnik przyjmuje przewód o średnicy do 21 mm lub szynę 16 x 12,5 mm, co ułatwia montaż w istniejących instalacjach.

• Przekładnia 200/5 A: Umożliwia pomiar prądu pierwotnego do 200 A przy bezpiecznym poziomie prądu wtórnego 5 A – kompatybilność z typową aparaturą pomiarową.
• Moc znamionowa strony wtórnej 4 VA: Niskie obciążenie mierników i liczników, minimalizujące straty w torze pomiarowym.
• Klasa dokładności 0,5%: Wysoka precyzja pomiaru, niezbędna do poprawnego rozliczania energii i analizy parametrów sieci.
• Przepust dla przewodu Ø 21 mm / szyny 16×12,5 mm: Uniwersalne mocowanie na przewodach okrągłych lub płaskich szynach, co skraca czas instalacji.
• Mocowanie na podstawie montażowej, wsporniku TH 35 lub na szynach: Elastyczne opcje montażu w rozdzielnicach – dostosowanie do różnych konfiguracji.

Zgodność z Normami

Przekładnik prądowy spełnia wymagania norm europejskich oraz posiada certyfikat CE. Producent deklaruje zgodność z obowiązującymi przepisami dla aparatury pomiarowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik 412106 znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny pomiar prądu przemiennego w obwodach jednofazowych. Służy do bezpiecznego obniżenia wartości prądu pierwotnego do poziomu akceptowalnego przez przyrządy pomiarowe.

• Pomiar i rozliczanie energii elektrycznej w budynkach mieszkalnych, komercyjnych i przemysłowych (współpraca z licznikami energii).
• Monitorowanie obciążenia w rozdzielnicach głównych i podrozdzielniach (amperomierze, mierniki wielofunkcyjne).
• Analiza parametrów sieci za pomocą analizatorów jakości energii w systemach automatyki budynkowej.
• Współpraca z przekaźnikami pomiarowymi w układach zabezpieczeń nadprądowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Przekładnik można mocować na szynie TH 35 (DIN), na podstawie montażowej lub bezpośrednio za pomocą wsporników. Przewód pierwotny lub szyna muszą przechodzić przez otwór o średnicy 21 mm (dla szyny – wymiary do 16×12,5 mm). Podłączenie strony wtórnej (uzwojenie 5 A) należy wykonać za pomocą zacisków lub końcówek kablowych, zachowując wymagany przekrój przewodów dostosowany do obciążenia (zalecenia producenta). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarcia na zaciskach wtórnych.

FAQ

• Jaką moc znamionową ma strona wtórna przekładnika 412106? Moc znamionowa strony wtórnej wynosi 4 VA – zapewnia niskie obciążenie przyrządów pomiarowych.
• Jaka jest klasa dokładności tego przekładnika? Klasa dokładności to 0,5% – gwarantuje wysoki poziom precyzji pomiaru prądu.
• Czy przekładnik można zamontować na szynie DIN? Tak, produkt umożliwia mocowanie na wsporniku TH 35 (szyna DIN) oraz na podstawie montażowej lub bezpośrednio na szynie.
