Przekładnik prądowy 200/5A śr. otworu 23mm | DM2T0200 Lovato Electric

Opis i Kluczowe Cechy

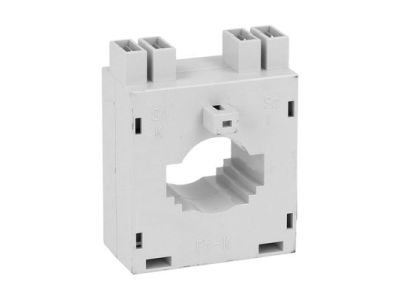

Przekładnik prądowy DM2T0200 produkcji renomowanej marki Lovato Electric to profesjonalne urządzenie pomiarowe, zaprojektowane do precyzyjnego przetwarzania wysokich prądów pierwotnych na standardowy sygnał pomiarowy. Przekładnia prądowa wynosi 200/5A, co oznacza, że przy przepływie prądu 200 A w obwodzie pierwotnym, na wyjściu wtórnym otrzymujemy prąd o natężeniu 5 A, idealnie dopasowany do współpracy z miernikami cyfrowymi, licznikami energii czy analizatorami parametrów sieci.

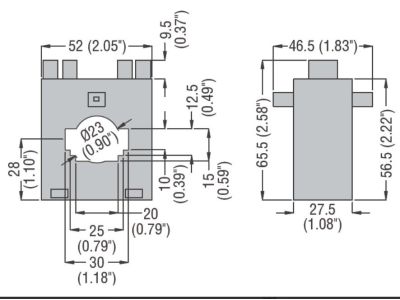

• Średnica otworu: Otwór o średnicy 23 mm pozwala na swobodne przeprowadzenie kabla o znacznym przekroju, co ułatwia modernizację istniejących rozdzielnic bez konieczności wymiany okablowania.
• Kompaktowa obudowa: Wykonana z wysokiej jakości materiałów termoplastycznych, zapewnia doskonałą izolację elektryczną oraz odporność na uszkodzenia mechaniczne.
• Zaciski wtórne: Wyposażone w solidne śruby, gwarantują trwałe połączenie i minimalizację rezystancji styków, co jest kluczowe dla zachowania klasy dokładności.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury pomiarowej. Przekładnik spełnia wymagania normy IEC/EN 61869-1 oraz IEC/EN 61869-2, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Produkt posiada certyfikację CE, co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z systemami elektroenergetycznymi w Unii Europejskiej.

Zastosowanie

Przekładnik DM2T0200 znajduje szerokie zastosowanie w profesjonalnych systemach zarządzania energią. Jest niezastąpiony w:

• Układach pomiarowych: Współpraca z amperomierzami i licznikami energii elektrycznej w celu monitorowania obciążenia faz.
• Systemach automatyki: Dostarczanie sygnału do przekaźników priorytetowych oraz sterowników PLC monitorujących stan pracy maszyn.
• Rozdzielnicach nN: Montaż w głównych i odpływowych polach rozdzielczych w budownictwie komercyjnym oraz zakładach przemysłowych.

Wskazówki Montażowe

Podczas instalacji przekładnika Lovato Electric należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Kierunek przepływu: Należy zachować odpowiednią orientację przekładnika względem kierunku przepływu prądu (oznaczenia P1/P2 oraz s1/s2).
• Bezpieczeństwo obwodu wtórnego: Nigdy nie wolno pozostawiać obwodu wtórnego otwartego podczas pracy przekładnika pod obciążeniem. Grozi to powstaniem wysokiego napięcia na zaciskach wtórnych i uszkodzeniem izolacji.
• Mocowanie: Urządzenie można zamontować bezpośrednio na kablu lub za pomocą dedykowanych akcesoriów montażowych na szynie DIN lub płycie montażowej, zapewniając stabilność mechaniczną.

FAQ

1. Czy przekładnik może pracować z miernikami innych producentów?
Tak, standardowy prąd wyjściowy 5 A sprawia, że urządzenie jest w pełni kompatybilne z większością mierników i analizatorów dostępnych na rynku, o ile obsługują one wejście 5 A.

2. Jaki jest maksymalny przekrój kabla, który zmieści się w oknie przekładnika?
Otwór o średnicy 23 mm pozwala na montaż na kablach, których średnica zewnętrzna wraz z izolacją nie przekracza tej wartości. Jest to typowe dla większości kabli miedzianych stosowanych przy prądach do 200 A.

3. Czy produkt wymaga kalibracji przed montażem?
Przekładnik jest fabrycznie skalibrowany zgodnie z deklarowaną klasą dokładności, jednak w układach rozliczeniowych może być wymagana dodatkowa legalizacja zgodnie z lokalnymi przepisami.
