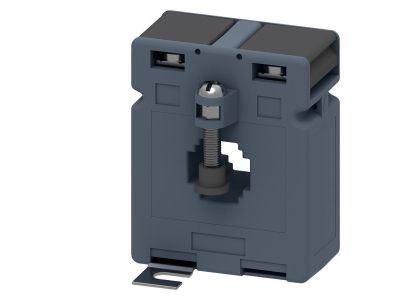

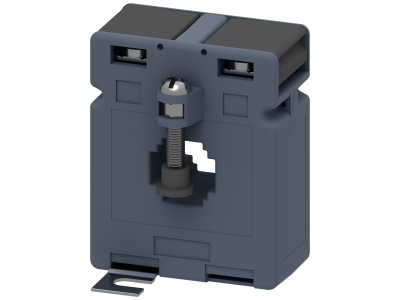

Przekładnik prądowy 200/5A, 5VA, klasa 0,5 | 4NC5122-2DE21 Siemens

Alternatywny kod produktu: 4NC51222DE21

Opis i Kluczowe Cechy

Przekładnik prądowy o przekładni 200/5A, mocy 5VA i klasie dokładności 0,5 (symbol 4NC5122-2DE21) umożliwia bezpieczne i precyzyjne przekształcanie dużych prądów roboczych na standardowy zakres pomiarowy 5 A, co pozwala na stosowanie typowych przyrządów pomiarowych i zabezpieczeniowych. Dzięki wysokiej klasie dokładności gwarantuje wiarygodne odczyty w systemach monitoringu i rozliczeń energetycznych.

• Przekładnia 200/5 A: Umożliwia pomiar prądów pierwotnych do 200 A za pomocą standardowych amperomierzy 5 A – upraszcza konfigurację układu pomiarowego.
• Moc 5 VA: Zapewnia wystarczający zapas mocy dla obciążenia wtórnego, co ogranicza błędy pomiarowe przy długich przewodach lub większej liczbie podłączonych przyrządów.
• Klasa dokładności 0,5: Gwarantuje błąd prądowy i kątowy na poziomie 0,5%, niezbędny w pomiarach półpośrednich oraz przy rozliczeniach energii.
• Kompaktowa konstrukcja: Przekładnik przystosowany do montażu w rozdzielnicach i szafach sterowniczych – oszczędność miejsca przy zachowaniu pełnej funkcjonalności.
• Bezpieczna separacja galwaniczna: Oddziela obwody pierwotne (wysokoprądowe) od wtórnych (niskoprądowych), chroniąc personel i przyrządy pomiarowe.

Zgodność z Normami

Przekładnik prądowy 4NC5122-2DE21 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany i wykonany zgodnie z aktualnym stanem wiedzy technicznej, co gwarantuje bezpieczną i niezawodną pracę w instalacjach elektrycznych.

Zastosowanie

Przekładnik prądowy znajduje zastosowanie wszędzie tam, gdzie konieczne jest przekształcenie dużego prądu roboczego na wartość mierzoną przez typowe przyrządy. Sprawdza się w systemach pomiaru energii, sterowania i zabezpieczeń.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych oraz komercyjnych.
• Współpraca z licznikami energii elektrycznej, miernikami mocy i analizatorami sieci w układach półpośrednich.
• Sygnalizacja stanów prądowych w automatyce budynkowej – sprzężenie z przekaźnikami pomiarowymi lub wejściami PLC.
• Monitorowanie obciążenia transformatorów, silników i innych odbiorników w celu optymalizacji zużycia energii.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy przekładniku prądowym mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód pierwotny nie jest obciążony. Urządzenie należy instalować na szynie montażowej TH35 (zgodnie z systemem DIN) lub bezpośrednio na przewodzie głównym – sposób montażu określa dokumentacja producenta. Przekrój przewodów obwodu wtórnego dobrać do prądu 5 A oraz mocy 5 VA, aby zminimalizować błędy pomiarowe. Przed pierwszym uruchomieniem sprawdzić prawidłowość połączeń i zaciski dokręcić momentem podanym w karcie katalogowej.

FAQ

• Jaka jest klasa dokładności tego przekładnika? Przekładnik prądowy 4NC5122-2DE21 posiada klasę dokładności 0,5, co oznacza maksymalny błąd prądowy wynoszący 0,5% wartości mierzonej. Jest to wystarczające dla większości zastosowań pomiarowych i rozliczeniowych.
• Czy przekładnik można stosować z obciążeniem mniejszym niż 5 VA? Tak, moc znamionowa 5 VA jest wartością maksymalną. Przy niższym obciążeniu dokładność pomiaru zwykle pozostaje w granicach klasy, ale należy unikać przeciążenia strony wtórnej prądem powyżej 5 A.
• Jaką przekładnię ma ten przekładnik? Przekładnia wynosi 200/5 A – oznacza to, że prąd pierwotny 200 A indukuje prąd wtórny 5 A. Stosunek ten jest liniowy w całym zakresie pomiarowym.
