Przekładnik prądowy 200/5A 4VA kl.0,5 FS5 na kabel Fi-21 DIN 200/5 | METSECT5CC020 Schneider Electric

Opis i Kluczowe Cechy

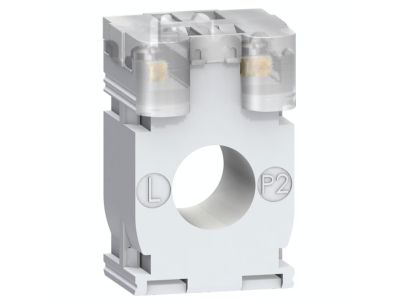

Przekładnik prądowy Schneider Electric o numerze katalogowym METSECT5CC020 to zaawansowane urządzenie pomiarowe zaprojektowane do bezpiecznego i precyzyjnego przekształcania wysokich natężeń prądu pierwotnego na wartości standaryzowane, akceptowalne przez nowoczesne systemy pomiarowe i kontrolne. Przekładnia 200/5A oznacza, że prąd o natężeniu 200 A w obwodzie głównym jest transformowany do wartości 5 A na uzwojeniu wtórnym, co umożliwia współpracę z amperomierzami, licznikami energii oraz analizatorami parametrów sieci.

• Wysoka klasa dokładności 0,5: Gwarantuje błąd pomiarowy nieprzekraczający 0,5%, co jest kluczowe w systemach rozliczeniowych i precyzyjnym monitoringu zużycia energii.
• Moc znamionowa 4 VA: Pozwala na podłączenie urządzeń pomiarowych przy zachowaniu stabilności sygnału wyjściowego, nawet przy pewnej odległości od miernika.
• Współczynnik bezpieczeństwa FS5: Skutecznie chroni podłączone przyrządy pomiarowe przed skutkami prądów zwarciowych, ograniczając prąd wtórny w sytuacjach awaryjnych.
• Uniwersalny montaż: Urządzenie przystosowane jest do montażu na kablu o maksymalnej średnicy 21 mm lub na standardowej szynie DIN, co znacząco podnosi elastyczność instalacji w rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Przekładnik spełnia wymagania normy IEC 61869-2, która definiuje parametry techniczne i metody badań dla przekładników prądowych stosowanych w pomiarach i zabezpieczeniach. Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Przekładnik METSECT5CC020 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem dla:

• Systemów zarządzania energią (EMS) w zakładach przemysłowych i budynkach komercyjnych.
• Układów pomiarowych w rozdzielnicach głównych i oddziałowych.
• Monitorowania obciążenia silników elektrycznych i dużych odbiorników energii.
• Integracji z systemami automatyki budynkowej w celu optymalizacji kosztów operacyjnych.

Wskazówki Montażowe

Podczas instalacji przekładnika należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Kierunek przepływu prądu: Należy zachować właściwą orientację przekładnika (oznaczenia P1/P2 na stronie pierwotnej oraz s1/s2 na stronie wtórnej), aby zapewnić poprawność odczytów fazowych.
• Bezpieczeństwo obwodu wtórnego: Nigdy nie wolno pozostawiać obwodu wtórnego przekładnika w stanie otwartym, gdy przez uzwojenie pierwotne płynie prąd. Może to doprowadzić do powstania niebezpiecznie wysokiego napięcia i uszkodzenia izolacji.
• Moment dokręcania: Zaciski wtórne powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i zminimalizować rezystancję przejścia.
• Przestrzeń: Otwór o średnicy 21 mm pozwala na swobodne przeprowadzenie kabla, jednak należy upewnić się, że przewód jest wycentrowany dla uzyskania najwyższej dokładności.

FAQ

• Czy ten przekładnik nadaje się do rozliczeń z zakładem energetycznym? Dzięki klasie dokładności 0,5, urządzenie spełnia wymogi dla systemów półpośredniego pomiaru energii elektrycznej, jednak zawsze należy zweryfikować lokalne wymagania operatora sieci.
• Jaka jest maksymalna średnica przewodu, który zmieści się w oknie przekładnika? Maksymalna średnica zewnętrzna kabla (wraz z izolacją) wynosi 21 mm.
• Czy urządzenie można zamontować na szynie DIN? Tak, konstrukcja przekładnika umożliwia szybki i stabilny montaż na standardowej szynie DIN 35 mm.
