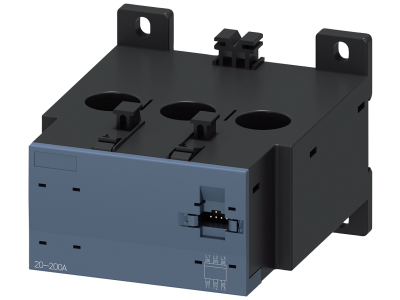

Przekładnik prądowy 20...200 A dla 3RB22/23 WLK. S6 | 3RB2956-2TG2 Siemens

Alternatywny kod produktu: 3RB29562TG2

Opis i Kluczowe Cechy

Przekładnik prądowy Siemens 3RB2956-2TG2 o zakresie pomiarowym 20…200 A został zaprojektowany do współpracy z przekaźnikami nadzorczymi silników serii 3RB22/23 (WLK. S6). Umożliwia dokładne odzwierciedlenie prądu pierwotnego na uzwojeniu wtórnym, co przekłada się na precyzyjną ochronę przeciążeniową i niezawodne monitorowanie obciążenia silnika.

• Zakres prądowy 20…200 A: szeroki zakres pomiarowy pozwala na stosowanie urządzenia w instalacjach o różnych mocach silników, bez konieczności wymiany przekładnika.
• Kompatybilność z przekaźnikami 3RB22/23: dedykowane rozwiązanie zapewnia optymalne dopasowanie elektryczne i mechaniczne, co gwarantuje stabilność pracy układu zabezpieczeń.
• Konstrukcja przelotowa: umożliwia łatwy montaż na przewodzie fazowym bez przerywania obwodu – instalacja nie wymaga dodatkowych zacisków pierwotnych.
• Niewielkie wymiary: kompaktowa obudowa ułatwia zabudowę w rozdzielnicy, oszczędzając miejsce przy jednoczesnym zachowaniu pełnej funkcjonalności.
• Pasywny element pomiarowy: nie wymaga zewnętrznego zasilania, co zwiększa niezawodność i upraszcza okablowanie.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Szczegółowe informacje dotyczące spełnianych norm (np. IEC/EN 60044-1) znajdują się w dokumentacji technicznej producenta. Przekładnik został wyprodukowany zgodnie z systemem zarządzania jakością ISO 9001.

Zastosowanie

Przekładnik prądowy 3RB2956-2TG2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne monitorowanie prądu silników elektrycznych w połączeniu z przekaźnikami nadzorczymi Siemens 3RB22/23.

• Ochrona przeciążeniowa i kontrola obciążenia silników w szafach sterowniczych.
• Monitorowanie prądu w liniach zasilających w celu wykrywania zaniku faz lub asymetrii.
• Współpraca z systemami automatyki budynkowej i przemysłowej do zdalnego odczytu prądu.
• Diagnostyka stanu pracy urządzeń – pomiar prądu w obwodach pomiarowych i zabezpieczeniowych.

Wskazówki Montażowe

Montaż przekładnika prądowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Przekładnik montuje się na przewodzie fazowym (przelotowo) lub na szynie DIN (jeśli przewidziano odpowiednie mocowanie – należy postępować zgodnie z instrukcją producenta). Zaciski wtórne należy połączyć z przekaźnikiem zgodnie ze schematem – nie wolno pozostawiać otwartego obwodu wtórnego przy przepływie prądu pierwotnego (grozi uszkodzeniem izolacji). Przekrój przewodów dobierz do prądu wtórnego (zazwyczaj 5 A lub 1 A – patrz dane na tabliczce znamionowej). Moment dokręcania śrub zacisków stosuj według zaleceń producenta.

FAQ

• Jaki jest zakres pomiarowy przekładnika 3RB2956-2TG2? Zakres prądu pierwotnego wynosi 20…200 A. Prąd wtórny jest standardowo 5 A (lub 1 A w zależności od wersji – sprawdź oznaczenie na obudowie).
• Czy przekładnik jest kompatybilny z przekaźnikami innych producentów? Urządzenie zostało zaprojektowane specjalnie dla przekaźników nadzorczych Siemens 3RB22/23 (seria WLK. S6). Stosowanie z innymi przekaźnikami wymaga weryfikacji parametrów wtórnych i zakresu pomiarowego – zalecamy konsultację z dokumentacją techniczną.
• Czy do montażu przekładnika wymagane jest przerywanie przewodu fazowego? Nie – przekładnik ma konstrukcję przelotową, co pozwala na założenie go na istniejący przewód bez cięcia. Należy jednak odłączyć napięcie przed założeniem.
