Przekładnik prądowy z zamkniętym rdzeniem 1600A/5A 10VA kl.0,5 FS5 | TI-1600-5 F&F

Opis i Kluczowe Cechy

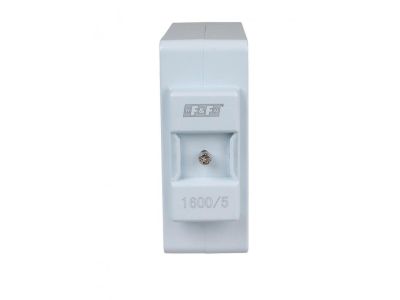

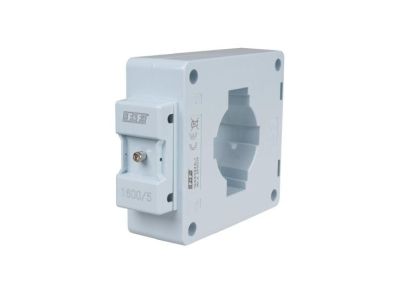

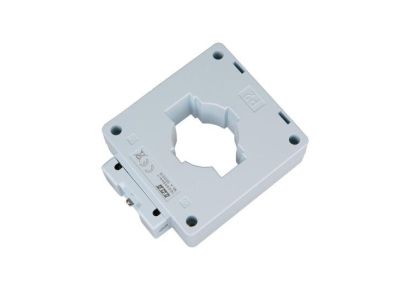

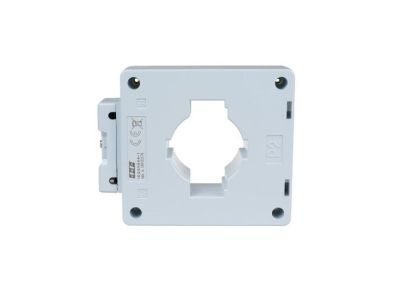

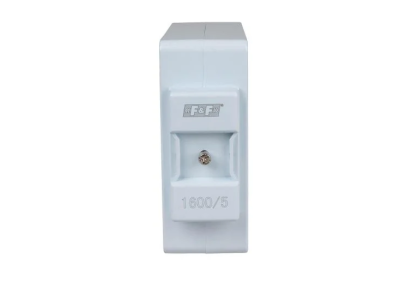

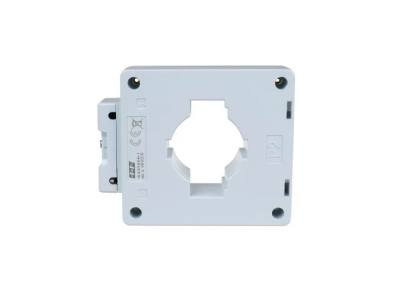

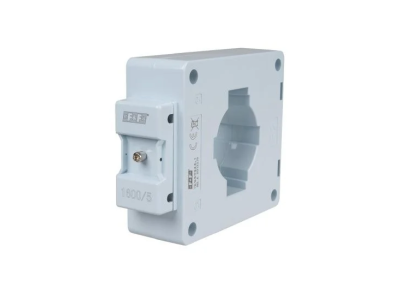

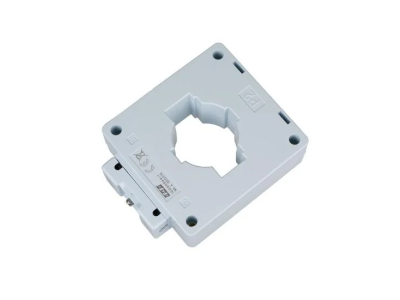

Przekładnik prądowy 1600/5A, klasy 0,5 to jednofazowe urządzenie z zamkniętym rdzeniem, służące do proporcjonalnej transformacji dużych prądów na wartości pomiarowe dostosowane do zakresów mierników i urządzeń kontrolnych. Przewód z mierzonym prądem wprowadza się przez główny otwór przekładnika, co odpowiada jednemu zwojowi uzwojenia pierwotnego. Moc 10 VA gwarantuje stabilną pracę w szerokim zakresie obciążeń.

• Przekładnia 1600/5A: Umożliwia pomiar dużych prądów (do 1600 A) poprzez redukcję do wartości 5 A, kompatybilnej z większością urządzeń pomiarowych i zabezpieczeniowych.
• Klasa dokładności 0,5: Zapewnia wysoką precyzję pomiarów, odpowiednią do zastosowań wymagających dokładnego monitorowania parametrów elektrycznych.
• Moc 10 VA: Stabilna praca nawet przy dużych obciążeniach, bez wpływu na dokładność pomiarów.
• Zamknięty rdzeń: Minimalizuje wpływ zakłóceń zewnętrznych i zapewnia wysoką stabilność transformacji prądu.
• Główny otwór dla przewodu: Umożliwia łatwe wprowadzenie przewodu z mierzonym prądem, bez konieczności demontażu układu.

Zgodność z Normami

Przekładnik prądowy spełnia wymagania norm dotyczących precyzyjnych transformatorów pomiarowych, w tym standardów dotyczących klas dokładności i bezpieczeństwa pracy. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Przekładnik prądowy 1600/5A znajduje zastosowanie wszędzie tam, gdzie wymagane jest dokładne monitorowanie dużych prądów w instalacjach elektrycznych.

• Pomiar prądu w rozdzielnicach niskiego napięcia – monitorowanie obciążeń w sieciach przemysłowych.
• Systemy zabezpieczeń i automatyki – precyzyjne pomiary dla układów sterowania i kontroli.
• Urządzenia pomiarowe i rejestratory – dostarczanie wartości prądu do analizatorów sieci i liczników energii.
• Instalacje fotowoltaiczne – monitorowanie prądów generowanych przez panele słoneczne.
• Pomiary w zakładach produkcyjnych – kontrola obciążeń maszyn i urządzeń.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przewód z mierzonym prądem wprowadzić przez główny otwór przekładnika, a zaciski wtórne S1 i S2 połączyć z obwodem pomiarowym przewodem o średnicy nie mniejszej niż 2,5 mm². Zaleca się uziemienie zacisku S2 oraz unikanie rozłączania układu wtórnego podczas pracy – grozi to wystąpieniem niebezpiecznych napięć i uszkodzeniem urządzenia.

FAQ

• Czy przekładnik wymaga zasilania? Nie, przekładnik prądowy działa na zasadzie indukcji elektromagnetycznej – nie wymaga zewnętrznego zasilania.
• Jaka jest maksymalna obciążalność przekładnika? Przekładnik obsługuje prądy do 1600 A w obwodzie pierwotnym, co odpowiada 5 A w obwodzie wtórnym.
• Dlaczego zaleca się uziemienie zacisku S2? Uziemienie chroni przed wystąpieniem niebezpiecznych napięć w układzie wtórnym oraz zapewnia bezpieczeństwo podczas pomiarów.
