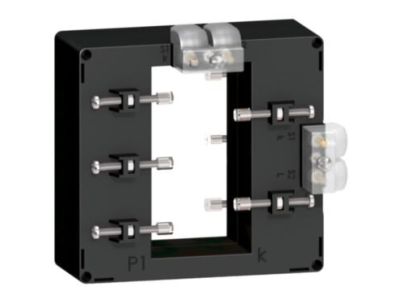

Przekładnik prądowy 1500/5 podwójne złącza szynoprzewód 54x102 PowerLogic | METSECT5DE150 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5DE150 o przekładni 1500/5 A i klasie dokładności 0.5. Przeznaczony dla szyn zbiorczych, z otworem 55x129 mm. Wyposażony w podwójne złącza szynoprzewód. Zapewnia precyzyjny pomiar prądu w instalacjach o wysokich obciążeniach – maksymalna moc 20 VA dla klasy 0.5.

• Prąd znamionowy pierwotny 1500 A / wtórny 5 A: Umożliwia bezpieczne i dokładne odzwierciedlenie prądu linii do urządzeń pomiarowych i zabezpieczeniowych.
• Klasa dokładności 0.5: Gwarantuje niski błąd pomiaru (0.5% przy obciążeniu znamionowym) – niezbędna w układach rozliczeniowych i sterowania.
• Moc znamionowa 20 VA (klasa 0.5) / 25 VA (klasa 1): Wysoka moc wyjściowa pozwala na zasilanie obciążeń (np. przekaźników, mierników) bez przekroczenia dopuszczalnego błędu.
• Otwór na szynę 55 x 129 mm: Łatwy montaż na szynach zbiorczych lub pojedynczych przewodach o odpowiednim przekroju. Kompatybilność z szyną 102x54 mm.
• Konstrukcja tropikalizowana: Odporność na wilgoć i warunki atmosferyczne – wydłuża żywotność w trudnych środowiskach.

Zgodność z Normami

Przekładnik został zaprojektowany zgodnie z obowiązującymi standardami europejskimi i posiada certyfikat CE. Gwarantuje bezpieczne użytkowanie w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik prądowy PowerLogic METSECT5DE150 znajduje zastosowanie w układach pomiarowych, zabezpieczeniowych oraz sterowniczych w systemach elektroenergetycznych.

• Pomiar prądu w głównych rozdzielnicach elektrycznych oraz rozdzielnicach przemysłowych.
• Zasilanie liczników energii elektrycznej w instalacjach bilansujących.
• Współpraca z przekładnikami napięciowymi w systemach monitorowania sieci.
• Wykorzystanie w automatyce budynkowej i sterowaniu procesami.

Wskazówki Montażowe

Montaż przekładnika prądowego powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocuje się na szynie DIN TH35 (lub bezpośrednio na szynie zbiorczej przy użyciu opasek/uchwytów – zgodnie z instrukcją producenta). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów wtórnych należy dobrać do obciążenia i prądu 5 A, pamiętając o zachowaniu ciągłości obwodu wtórnego (nie wolno otwierać obwodu pod obciążeniem). Moment dokręcania zacisków oraz parametry izolacji – zgodnie z dokumentacją dostarczoną z produktem.

FAQ

• Jaki jest stopień ochrony IP? W danych producenta nie podano stopnia ochrony. Standardowo aparatura w rozdzielnicach montowana jest w obudowach co najmniej IP20. W przypadku montażu na szynie w suchym pomieszczeniu nie wymaga dodatkowego uszczelnienia. Należy postępować zgodnie z instrukcją.
• Czy przekładnik nadaje się do pomiarów energii elektrycznej? Tak, klasa dokładności 0.5 oraz moc 20 VA (klasa 0.5) sprawiają, że jest odpowiedni do zastosowań pomiarowych, w tym do układów rozliczeniowych.
• Jakie są wymiary otworu na szynę? Otwór wynosi 55 mm na 129 mm (wysokość x szerokość). Pozwala to na przewleczenie szyn zbiorczych o przekroju do 102x54 mm.
