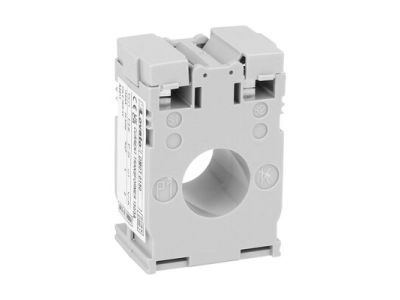

Przekładnik prądowy 150/5A śr. otworu 22mm | DM0T0150 Lovato Electric

Opis i Kluczowe Cechy

Przekładnik prądowy Lovato Electric o numerze katalogowym DM0T0150 to zaawansowane urządzenie pomiarowe zaprojektowane do pracy w profesjonalnych układach elektroenergetycznych. Urządzenie charakteryzuje się przekładnią prądową 150/5A, co oznacza, że prąd pierwotny o natężeniu 150 A jest transformowany na prąd wtórny o wartości 5 A, umożliwiając bezpieczne podłączenie mierników, analizatorów parametrów sieci oraz systemów monitoringu energii. Średnica otworu wewnętrznego wynosząca 22 mm pozwala na swobodne przeprowadzenie kabla o odpowiednim przekroju, zapewniając stabilność pomiaru i minimalizując błędy wynikające z asymetrii pola magnetycznego.

• Wysoka precyzja: Gwarantuje rzetelne dane dla systemów rozliczeniowych i kontrolnych.
• Kompaktowa konstrukcja: Umożliwia montaż w miejscach o ograniczonej przestrzeni, takich jak rozdzielnice modułowe.
• Trwałość: Obudowa wykonana z materiałów odpornych na wysokie temperatury i uszkodzenia mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury pomiarowej. Przekładnik spełnia wymagania normy IEC/EN 61869-2, co potwierdza jego parametry metrologiczne oraz bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i spełnienia dyrektyw dotyczących kompatybilności elektromagnetycznej oraz bezpieczeństwa elektrycznego.

Zastosowanie

Przekładnik DM0T0150 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do:

• Układów monitoringu zużycia energii elektrycznej w zakładach produkcyjnych.
• Współpracy z multimetrami cyfrowymi oraz licznikami energii montowanymi na szynach DIN.
• Systemów automatyki budynkowej (BMS) wymagających precyzyjnej informacji o obciążeniu poszczególnych obwodów.
• Zabezpieczeń nadprądowych, gdzie wymagana jest separacja galwaniczna obwodu pomiarowego od obwodu głównego.

Wskazówki Montażowe

Podczas instalacji przekładnika należy zwrócić szczególną uwagę na kierunek przepływu prądu (oznaczenia P1/P2 na obudowie). Przewód fazowy powinien przechodzić centralnie przez otwór o średnicy 22 mm, aby uniknąć błędów pomiarowych. Zaciski wtórne (S1/S2) muszą być solidnie dokręcone, aby zapobiec powstaniu wysokiego napięcia na rozwartym obwodzie wtórnym, co mogłoby doprowadzić do uszkodzenia izolacji lub porażenia personelu. Zaleca się stosowanie przewodów o przekroju dostosowanym do odległości między przekładnikiem a urządzeniem pomiarowym, aby zminimalizować spadek napięcia w obwodzie wtórnym.

FAQ

• Czy przekładnik może pracować z otwartym obwodem wtórnym? Nie, nigdy nie należy pozostawiać obwodu wtórnego otwartego podczas pracy obwodu pierwotnego, gdyż generuje to niebezpiecznie wysokie napięcie.
• Jaka jest maksymalna średnica kabla? Przekładnik posiada otwór o średnicy 22 mm, co determinuje maksymalną średnicę zewnętrzną izolowanego przewodu.
• Czy urządzenie wymaga kalibracji? Przekładniki Lovato Electric są kalibrowane fabrycznie i zachowują swoje parametry w całym okresie eksploatacji przy zachowaniu znamionowych warunków pracy.
