Przekładnik prądowy z zamkniętym rdzeniem 150A/5A 1,5VA kl.0,2S FS5 | TI-150-5-02S F&F

Opis i Kluczowe Cechy

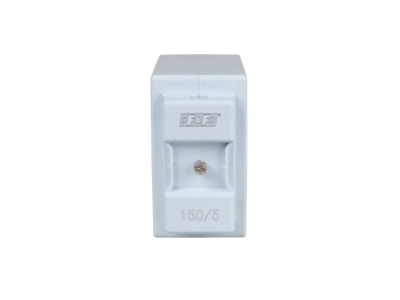

Przekładnik prądowy 150/5A O22 w klasie dokładności 0,2s to precyzyjne urządzenie służące do proporcjonalnej transformacji dużych prądów pierwotnych na wartości wtórne 5A, przystosowane do współpracy z nowoczesnymi układami pomiarowymi i zabezpieczeniowymi. Przewód z mierzonym prądem wprowadzany jest przez centralny otwór (odpowiednik jednego zwoju uzwojenia pierwotnego), natomiast zaciski wtórne S1 i S2 łączone są z obwodem pomiarowym. Stały stosunek prądowy ułatwia dokładne monitorowanie i rejestrację parametrów sieci.

• Przekładnia 150/5A: Umożliwia pomiar dużych prądów pierwotnych poprzez ich redukcję do standardowego zakresu 5A, kompatybilnego z większością mierników i urządzeń pomiarowych.
• Klasa dokładności 0,2s: Wysoka precyzja pomiaru, potwierdzona indywidualnym certyfikatem PCA – idealny do zastosowań wymagających wysokiej wiarygodności danych (np. laboratoria, systemy kontroli procesów).
• Centralny otwór montażowy: Uproszczony sposób wprowadzenia przewodu pomiarowego – brak konieczności demontażu obwodu pierwotnego.
• Zaciski wtórne S1/S2: Standardowe połączenia umożliwiające podłączenie przewodów pomiarowych o przekroju minimum 2,5 mm², zgodnie z zaleceniami producenta.
• Zgodność z normami laboratoryjnymi: Przekładnik wzorcowany w akredytowanym laboratorium – gwarancja powtarzalności i niezawodności pomiarów.

Zgodność z Normami

Przekładnik prądowy 150/5A O22 spełnia wymagania normy PN-EN 61869-1 oraz PN-EN 61869-2 dotyczących przekładników prądowych stosowanych w układach pomiarowych i zabezpieczeniowych. Posiada indywidualny certyfikat klasy dokładności 0,2s wydany przez akredytowane laboratorium PCA. Produkt oznaczony znakiem CE.

Zastosowanie

Precyzyjne przekładniki prądowe znajdują zastosowanie w systemach, gdzie wymagana jest wysoka dokładność pomiaru prądu oraz ochrona przed przeciążeniami.

• Laboratoria pomiarowe i wzorcownicze – dokładne pomiary prądów w obwodach testowych.
• Systemy monitoringu i rejestracji danych – ciągłe pomiary w sieciach elektroenergetycznych.
• Układy zabezpieczeń przeciążeniowych – sygnalizacja i wyłączenie w przypadku przekroczenia progów prądowych.
• Pomiary energetyczne w zakładach przemysłowych – rozliczenia energii i analiza zużycia.
• Instalacje fotowoltaiczne i energetyka odnawialna – precyzyjny monitoring prądów generowanych przez falowniki.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zasadami bezpieczeństwa dla urządzeń pomiarowych. Przed rozpoczęciem prac należy bezwzględnie wyłączyć napięcie w obwodzie pierwotnym i wtórnym. Przewód pierwotny wprowadzić przez centralny otwór, a zaciski S1 i S2 połączyć z obwodem pomiarowym przewodem o minimalnym przekroju 2,5 mm². Zwrócić szczególną uwagę na konieczność uziemienia zacisku S2 – zapobiega to powstawaniu niebezpiecznych napięć resztkowych. **Zakaz rozłączania obwodu wtórnego podczas pracy przekładnika** – grozi powstaniem wysokiego napięcia i zagrożeniem porażeniowym.

FAQ

• Dlaczego klasa dokładności 0,2s ma znaczenie? Klasa 0,2s gwarantuje minimalny błąd pomiaru (max 0,2%) i powtarzalność wyników, co jest krytyczne w aplikacjach laboratoryjnych i rozliczeniowych.
• Czy przekładnik można stosować w obwodach DC? Przekładnik 150/5A O22 jest przeznaczony wyłącznie do pomiarów prądów przemiennych (AC). Do pomiarów prądów stałych należy stosować dedykowane czujniki hallotronowe.
• Jakie jest ryzyko rozłączenia obwodu wtórnego podczas pracy? Rozwarcie obwodu wtórnego powoduje wzrost napięcia do wartości niebezpiecznej dla personelu i urządzeń. Zawsze należy uziemić zacisk S2 i unikać manipulacji podczas pracy.
