Przekładnik prądowy 150/5A 3VA kl.0,5 FS5 na kabel Fi-21 DIN 150/5 | METSECT5CC015 Schneider Electric

Opis i Kluczowe Cechy

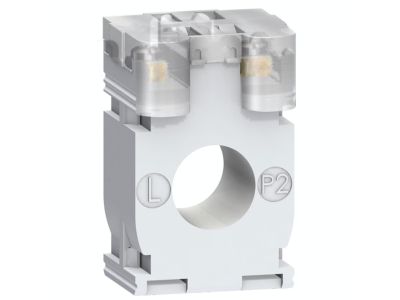

Przekładnik prądowy Schneider Electric o numerze katalogowym METSECT5CC015 to zaawansowane urządzenie pomiarowe zaprojektowane do precyzyjnej transformacji wysokich natężeń prądu pierwotnego na wartości bezpieczne dla aparatury pomiarowej i kontrolnej. Przekładnia prądowa wynosi 150/5 A, co oznacza, że przy przepływie 150 A w obwodzie pierwotnym, urządzenie generuje prąd wyjściowy o natężeniu 5 A na zaciskach wtórnych. Moc pozorna urządzenia wynosi 3 VA, co pozwala na stabilną współpracę z nowoczesnymi miernikami cyfrowymi oraz analizatorami parametrów sieci.

• Klasa dokładności 0,5: Gwarantuje błąd pomiarowy nieprzekraczający 0,5% przy prądzie znamionowym, co jest kluczowe w systemach rozliczeniowych i precyzyjnym monitoringu energii.
• Współczynnik bezpieczeństwa FS5: Chroni podłączone przyrządy pomiarowe przed skutkami prądów zwarciowych, ograniczając wzrost prądu wtórnego powyżej pięciokrotności wartości znamionowej.
• Uniwersalny montaż: Konstrukcja przystosowana do montażu na kablu o maksymalnej średnicy 21 mm oraz na standardowej szynie DIN (TS35).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i powtarzalność parametrów w instalacjach przemysłowych. Przekładnik spełnia wymagania normy IEC 61869-2, która definiuje szczegółowe wymagania dla przekładników prądowych stosowanych w pomiarach i zabezpieczeniach. Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Przekładnik prądowy 150/5A znajduje szerokie zastosowanie w profesjonalnych systemach elektroenergetycznych. Jest idealnym rozwiązaniem do układów pomiaru półpośredniego w rozdzielnicach niskiego napięcia. Wykorzystuje się go w systemach zarządzania energią (EMS), monitoringu obciążenia poszczególnych odpływów oraz w układach automatyki przemysłowej, gdzie wymagana jest konwersja wysokich prądów roboczych na sygnały akceptowalne przez sterowniki PLC lub liczniki energii elektrycznej montowane na szynie DIN.

Wskazówki Montażowe

Podczas instalacji przekładnika METSECT5CC015 należy zwrócić szczególną uwagę na kierunek przepływu prądu (oznaczenia P1/P2 na obudowie). Montaż na kablu o średnicy do 21 mm powinien być stabilny, aby uniknąć drgań mechanicznych. W przypadku montażu na szynie DIN należy użyć dedykowanego zatrzasku. Ważne: Nigdy nie wolno pozostawiać obwodu wtórnego przekładnika w stanie otwartym podczas pracy obwodu pierwotnego. Może to doprowadzić do powstania niebezpiecznie wysokiego napięcia na zaciskach wtórnych, przebicia izolacji i uszkodzenia urządzenia lub porażenia personelu.

FAQ

• Czy ten przekładnik nadaje się do systemów rozliczeniowych? Tak, dzięki klasie dokładności 0,5 urządzenie spełnia standardy wymagane dla precyzyjnych pomiarów energii elektrycznej.
• Jaka jest maksymalna średnica przewodu, który przejdzie przez otwór? Przekładnik posiada otwór o średnicy 21 mm, co pozwala na montaż na większości standardowych kabli o prądzie znamionowym do 150 A.
• Czy urządzenie można zamontować w dowolnej pozycji? Tak, konstrukcja pozwala na montaż pionowy lub poziomy, zarówno bezpośrednio na kablu, jak i na szynie montażowej DIN.
