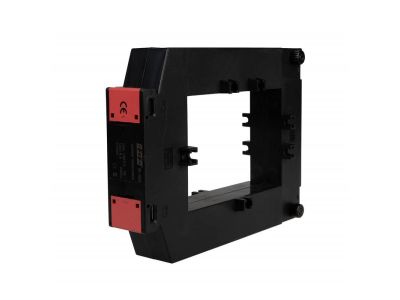

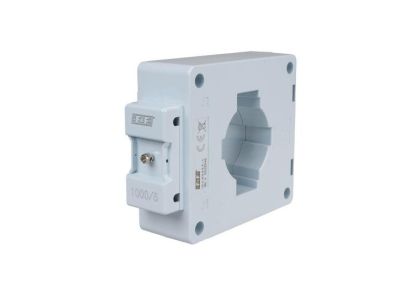

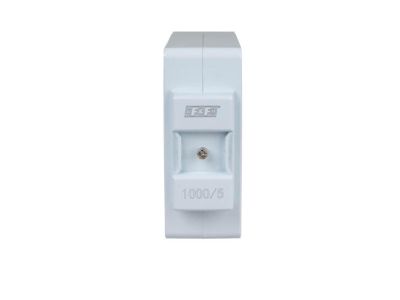

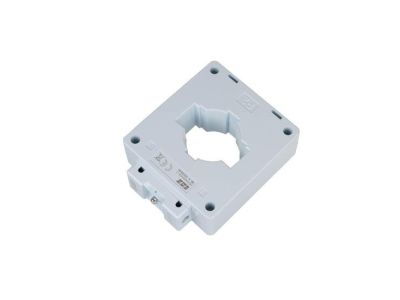

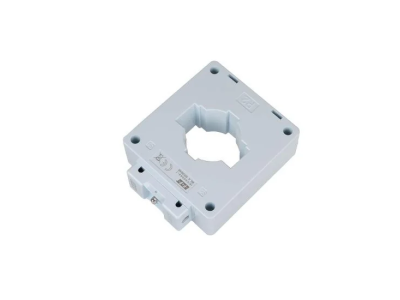

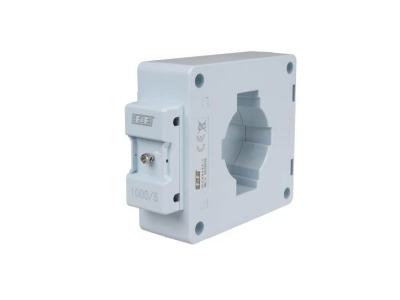

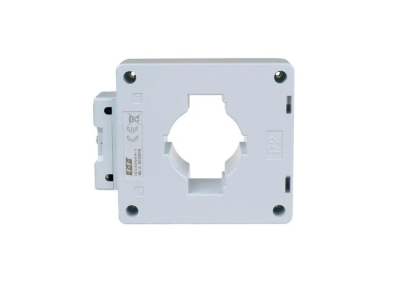

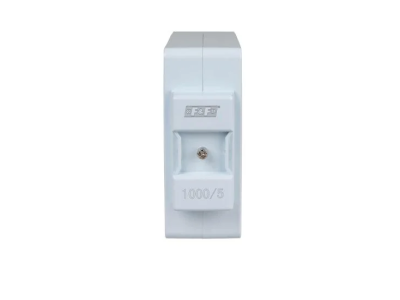

Przekładnik prądowy z zamkniętym rdzeniem 1250A/5A 10VA kl.0,5 FS5 | TI-1250-5 F&F

Opis i Kluczowe Cechy

Przekładnik prądowy 1250/5A, klasy 0,5 (TI-1250-5) to jednofazowe urządzenie z zamkniętym rdzeniem, przeznaczone do proporcjonalnej transformacji dużych prądów pierwotnych na znormalizowane wartości wtórne. Służy jako element pośredniczący w układach pomiarowych i zabezpieczeniowych, umożliwiając precyzyjne pomiary prądów w obwodach o wysokim natężeniu.

• Przekładnia 1250/5A: Redukuje prąd pierwotny 1250A do 5A, co ułatwia pomiary za pomocą standardowych mierników i urządzeń kontrolnych.
• Klasa dokładności 0,5: Wysoka precyzja pomiaru – maksymalny błąd przekładni wynosi ±0,5% w warunkach znamionowych.
• Moc 10 VA: Wystarczająca wydajność dla typowych układów pomiarowych i zabezpieczeniowych.
• Zamknięty rdzeń: Zapewnia stabilne parametry pracy i minimalizuje wpływ zewnętrznych pól magnetycznych na pomiary.
• Bezpośrednie przejście przewodu pierwotnego: Pojedynczy zwój w otworze przekładnika eliminuje konieczność rozcinania kabla – montaż bez ingerencji w instalację.

Zgodność z Normami

Przekładnik spełnia wymogi norm europejskich dotyczących dokładności pomiarów prądowych. Posiada deklarację zgodności CE oraz klasę dokładności 0,5 zgodnie z normami IEC 61869-1 i PN-EN 61869-1.

Zastosowanie

Przekładnik prądowy 1250/5A znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne pomiarowe lub zabezpieczenie obwodów o wysokim natężeniu prądu. Umożliwia współpracę z licznikami energii, amperomierzami, przekaźnikami zabezpieczeniowymi oraz innymi urządzeniami pomiarowymi.

• Instalacje przemysłowe o dużym poborze mocy – pomiary prądów w rozdzielniach głównych.
• Układy zasilania maszyn i napędów elektrycznych – monitoring obciążenia i zabezpieczenie przed przeciążeniem.
• Systemy pomiarowe energii elektrycznej – współprac z licznikami półpośrednimi w układach trójfazowych.
• Urządzenia laboratoryjne i testowe – precyzyjne pomiary prądów w badaniach eksperymentalnych.
• Modernizacja istniejących instalacji – integracja z nowoczesnymi systemami monitoringu.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Przewód pierwotny wprowadzić przez główny otwór przekładnika (zaciski P1/P2), pamiętając o kierunku przepływu prądu. Zaciski wtórne S1 i S2 podłączyć do obwodu pomiarowego przewodem o przekroju nie mniejszym niż 2,5 mm². Zaleca się uziemienie zacisku S2. Układu wtórnego nie wolno rozłączać podczas pracy – grozi to powstaniem niebezpiecznego napięcia lub uszkodzeniem urządzenia. Po montażu przeprowadzić testy poprawności połączeń przy wyłączonym obwodzie pierwotnym.

FAQ

• Czy przekładnik może być stosowany w obwodach trójfazowych? Jest to przekładnik jednofazowy – do pomiarów w układach trójfazowych należy zastosować trzy osobne przekładniki (po jednym na fazę).
• Jakie jest maksymalne obciążenie wtórne? Moc znamionowa wynosi 10 VA – obciążenie wtórne nie powinno przekraczać tej wartości.
• Czy przekładnik można stosować w instalacjach zewnętrznych? Dane produktu nie określają stopnia ochrony IP. Zaleca się stosowanie w suchych pomieszczeniach lub w obudowach o odpowiedniej klasie szczelności.
