Przekładnik prądowy 1250/5 podwójne złącza szynoprzewód 32x65 PowerLogic | METSECT5DA125 Schneider Electric

Opis i Kluczowe Cechy

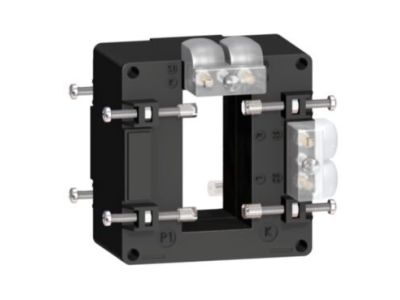

Przekładnik prądowy PowerLogic o symbolu METSECT5DA125 to urządzenie pomiarowe o przekładni 1250/5 A, zaprojektowane do montażu na szynoprzewodzie 32x65 mm. Dzięki podwójnym złączom umożliwia pewne i wygodne podłączenie przewodów wtórnych. Przeznaczony do precyzyjnego odwzorowania prądu pierwotnego, pozwala na bezpieczne pomiary dużych natężeń za pomocą standardowych mierników i liczników 5 A.

• Przekładnia 1250/5 A: Precyzyjne przekształcenie prądu pierwotnego do 1250 A na sygnał 5 A, co umożliwia bezpieczny pomiar i rejestrację energii bez ryzyka przeciążenia przyrządów pomiarowych.
• Podwójne złącza wtórne: Ułatwiają podłączenie przewodów oraz umożliwiają łatwe wpięcie w obwód pomiarowy, zwiększając niezawodność połączeń.
• Montaż na szynoprzewodzie 32x65 mm: Kompatybilność z typowymi szynoprzewodami stosowanymi w rozdzielnicach niskiego napięcia, zapewniająca stabilne i trwałe osadzenie.
• Szeroki zakres pomiarowy do 1250 A: Obsługa obciążeń w rozdzielnicach głównych i przemysłowych bez konieczności stosowania dodatkowych przekładników.
• Kompaktowa konstrukcja: Minimalizuje zajmowaną przestrzeń na szynoprzewodzie, ułatwiając zagęszczenie aparatury w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymogi międzynarodowych norm dotyczących przekładników prądowych oraz posiada oznakowanie CE. Zgodność z standardami DIN i IEC zapewnia bezpieczną i niezawodną pracę w instalacjach elektrycznych niskiego napięcia. Montaż i eksploatacja muszą być zgodne z obowiązującymi przepisami i zaleceniami producenta.

Zastosowanie

Przekładnik prądowy PowerLogic METSECT5DA125 jest przeznaczony do pomiarów prądu w sieciach niskiego napięcia, szczególnie w rozdzielnicach głównych i podrozdzielnicach przemysłowych oraz komercyjnych.

• Pomiar energii elektrycznej w obwodach o dużym prądzie (do 1250 A) za pomocą liczników 5 A.
• Współpraca z przekaźnikami pomiarowymi i zabezpieczeniowymi w systemach automatyki.
• Monitorowanie obciążeń i sterowanie w inteligentnych instalacjach budynkowych (BMS).
• Zastosowanie w stacjach transformatorowych, rozdzielnicach przemysłowych oraz przyłączach dużych odbiorów.

Wskazówki Montażowe

Montaż należy wykonywać wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Przekładnik montuje się bezpośrednio na szynoprzewodzie o wymiarach 32x65 mm. Przewody wtórne należy dobrać do obciążenia (zgodnie z dokumentacją techniczną) i podłączyć do podwójnych zacisków z zachowaniem odpowiedniego momentu dokręcania wskazanego przez producenta. Podczas pracy przekładnik znajduje się pod napięciem – obowiązuje zachowanie odstępów izolacyjnych i ochrona przed dotykiem.

FAQ

• Czy przekładnik wymaga kalibracji przed pierwszym użyciem? Nie, przekładnik jest fabrycznie skalibrowany i gotowy do pracy w podanym zakresie pomiarowym.
• Jaki jest stopień ochrony IP tego przekładnika? Producent nie podaje konkretnego stopnia IP; urządzenie przeznaczone jest do montażu wewnątrz obudów rozdzielnic zapewniających co najmniej IP20, chroniących przed przypadkowym dotykiem.
• Czy można go zamontować na standardowej szynie DIN TH35? Nie, przekładnik jest przystosowany wyłącznie do montażu na szynoprzewodzie o przekroju 32x65 mm. Do szyny DIN wymagane jest zastosowanie dedykowanego adaptera (należy sprawdzić dostępność u producenta).
