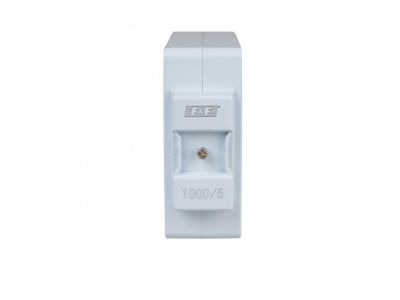

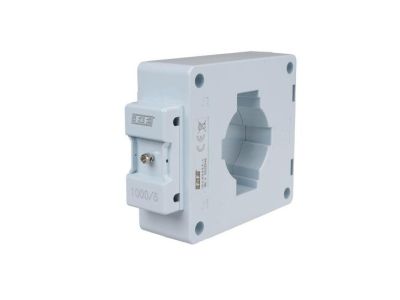

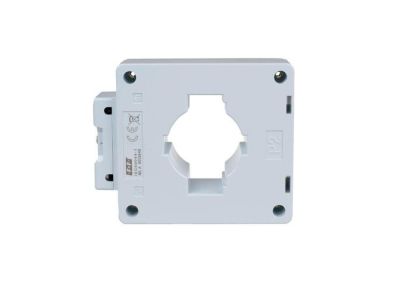

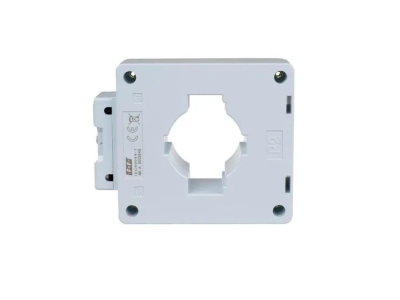

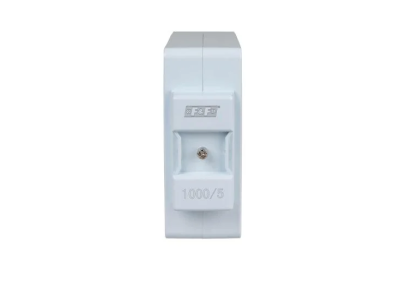

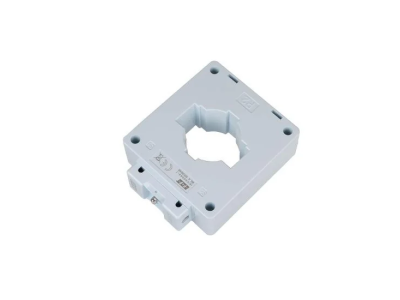

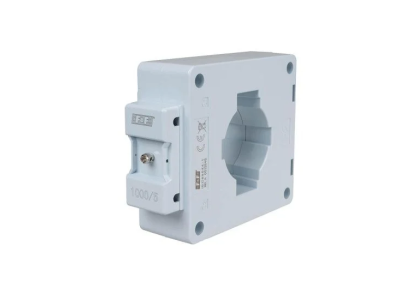

Przekładnik prądowy z zamkniętym rdzeniem 1000A/5A 10VA kl.0,5 FS5 | TI-1000-5 F&F

Opis i Kluczowe Cechy

Przekładnik prądowy 1000/5A, kl. 0,5 TI-1000-5 to jednofazowe urządzenie pomiarowe z zamkniętym rdzeniem, służące do proporcjonalnej konwersji dużych natężeń prądu na wartości 5A, kompatybilne z urządzeniami kontrolno-pomiarowymi. Moc 10 VA zapewnia stabilną pracę w szerokim zakresie obciążeń. Bezpieczne użytkowanie wymaga odpowiedniego okablowania wtórnego i uziemienia.

• Przekładnia 1000/5A: Dokładna konwersja wysokiego prądu pierwotnego na standaryzowany sygnał wtórny 5A, kompatybilny z licznikami, miernikami i systemami monitoringu.
• Klasa dokładności 0,5: Wysoka precyzja pomiarowa (błąd ±0,5%) – idealny do zastosowań wymagających niezawodnych danych pomiarowych.
• Moc 10 VA: Zapewnia stabilną pracę nawet przy pełnym obciążeniu, bez strat mocy w obwodzie wtórnym.
• Zamknięty rdzeń: Eliminuje wpływ zewnętrznych pól magnetycznych, gwarantując powtarzalne wyniki pomiarów.
• Prosta instalacja: Przewód pomiarowy wprowadza się przez centralny otwór (P1/P2), a obwód wtórny podłącza się do zacisków S1/S2 zgodnie z oznaczeniami.

Zgodność z Normami

Przekładnik spełnia wymagania normy PN-EN 61869-1 oraz PN-EN 61869-2 dotyczących przekładników prądowych niskiego napięcia. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Przekładnik prądowy TI-1000-5 znajduje zastosowanie w układach pomiarowych i zabezpieczeniowych, gdzie wymagana jest precyzyjna konwersja wysokiego prądu na standardowy sygnał wtórny.

• Pomiar energii elektrycznej w rozdzielnicach i szafach sterowniczych – współpraca z licznikami energii.
• Systemy monitoringu i sterowania – dostarczanie dokładnych danych o poborze prądu do układów automatyki.
• Zabezpieczenia przeciążeniowe – sygnalizacja przekroczenia dopuszczalnego obciążenia w instalacjach przemysłowych.
• Laboratoria i stanowiska badawcze – precyzyjny pomiar prądu w badaniach eksperymentalnych.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie pierwotnym. Przewód z mierzonym prądem wprowadzić przez centralny otwór (P1/P2). Obwód wtórny (S1/S2) podłączyć przewodem o minimalnym przekroju 2,5 mm², zgodnie z kierunkiem przepływu prądu. Zacisk S2 musi być uziemiony. **Zakaz rozłączania obwodu wtórnego podczas pracy** – grozi to indukowaniem wysokiego napięcia, zagrażającego porażeniem lub uszkodzeniem sprzętu. Przed uruchomieniem sprawdzić poprawność połączeń i izolację kabli.

FAQ

• Czy przekładnik wymaga uziemienia? Tak – zacisk S2 obwodu wtórnego musi być uziemiony w celu zapewnienia bezpieczeństwa i stabilności pomiarów.
• Jaki jest maksymalny prąd pierwotny? Przekładnik jest przystosowany do pomiaru prądu pierwotnego do 1000A – powyżej tej wartości nastąpi nasycenie rdzenia i błędne wskazania.
• Czy można stosować przewód o mniejszym przekroju niż 2,5 mm²? Nie – zalecany minimalny przekrój 2,5 mm² zapewnia odpowiednią wytrzymałość mechaniczną i przewodność, niezbędną do stabilnej pracy.
