Przekładnik prądowy 1000/5 podwójne złącza szynoprzewód 54x102 PowerLogic | METSECT5DE100 Schneider Electric

Opis i Kluczowe Cechy

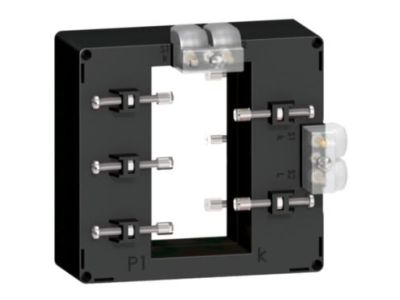

Przekładnik prądowy PowerLogic METSECT5DE100 to transformator pomiarowy przeznaczony do współpracy z szynami zbiorczymi. Jego konstrukcja z otworem 55 x 129 mm oraz kompatybilność z prętem o wymiarach 102 x 54 mm (pojedyncze wyjście) umożliwia łatwy montaż na szynach prostokątnych. Dzięki przekładni 1000 A / 5 A oraz klasie dokładności 0.5 (moc maksymalna 12 VA) zapewnia precyzyjny pomiar prądu w obwodach o dużym obciążeniu, co przekłada się na wiarygodne wskazania dla systemów monitoringu i zabezpieczeń. Produkt jest tropikalizowany, co zwiększa odporność na wilgoć i trudne warunki środowiskowe.

• Przekładnia 1000 A / 5 A: Umożliwia bezpieczne obniżenie prądu pierwotnego do poziomu bezpiecznego dla mierników i przekaźników, zachowując wysoką wierność odwzorowania.
• Klasa dokładności 0.5 (12 VA): Gwarantuje niski błąd pomiaru (do 0.5%) przy znamionowym obciążeniu, co jest kluczowe dla układów bilansowania energii i selektywności zabezpieczeń.
• Moc klasy 1 do 15 VA: Zapewnia możliwość pracy z dłuższymi przewodami łączeniowymi lub większą liczbą odbiorników wtórnych przy zachowaniu dopuszczalnego błędu klasy 1.
• Otwór 55 x 129 mm / kompatybilność z prętem 102 x 54 mm: Pozwala na montaż na typowych szynach zbiorczych o dużych przekrojach, co jest powszechne w rozdzielnicach głównych nn.
• Wykonanie tropikalizowane: Odporność na podwyższoną wilgotność i temperaturę, co przedłuża żywotność w środowiskach przemysłowych i instalacjach zewnętrznych.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5DE100 jest zaprojektowany zgodnie z europejskimi standardami dla transformatorów pomiarowych. Posiada certyfikat CE, potwierdzający spełnienie wymagań dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. W danych produktu nie wskazano konkretnych numerów norm – zalecamy weryfikację szczegółowej dokumentacji technicznej producenta przed zastosowaniem.

Zastosowanie

Przekładnik prądowy PowerLogic METSECT5DE100 znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne pomiarowanie dużych prądów w obwodach niskiego napięcia. Dzięki swojej budowie sprawdza się w rozdzielnicach głównych, tablicach licznikowych oraz systemach automatyki energetycznej.

• Pomiar prądu w szynach zbiorczych rozdzielnic głównych nn – do celów bilansowania energii, monitoringu obciążenia i fakturowania.
• Współpraca z licznikami energii, miernikami parametrów sieci oraz przekaźnikami zabezpieczeniowymi w układach przemysłowych.
• Zasilanie układów pomiarowych w instalacjach fotowoltaicznych (po stronie AC) oraz węzłach cieplnych i wodociągowych.
• Selektywna ochrona odbiorów – dostarczanie sygnału prądowego do przekaźników nadprądowych lub różnicowoprądowych w szafach sterowniczych.

Wskazówki Montażowe

Montaż przekładnika prądowego powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (minimum E do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od szyn zbiorczych i upewnić się, że obwody pierwotne nie są pod napięciem. Przekładnik mocuje się na szynie zbiorczej poprzez wsunięcie jej w otwór 55 x 129 mm. W przypadku użycia pojedynczego pręta 102 x 54 mm należy wykorzystać dedykowane wyjście. Przewody strony wtórnej (5 A) podłącza się do zacisków przekładnika, przestrzegając maksymalnego momentu dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów wtórnych należy dobrać do mocy obciążenia (maks. 12 VA dla klasy 0.5, 15 VA dla klasy 1), aby uniknąć dodatkowych błędów pomiarowych. Po zamontowaniu sprawdzić, czy przekładnik nie jest narażony na drgania ani bezpośrednie działanie wilgoci.

FAQ

• Czy przekładnik METSECT5DE100 można stosować do pomiaru energii w układach półpośrednich? Tak, przekładnik o przekładni 1000/5 A i klasie dokładności 0.5 nadaje się do półpośredniego pomiaru energii, pod warunkiem że obciążenie wtórne nie przekracza 12 VA dla klasy 0.5.
• Jaki jest maksymalny prąd pierwotny dla tego przekładnika? Znamionowy prąd pierwotny wynosi 1000 A. Przekładnik można stosować w obwodach, w których prąd roboczy nie przekracza tej wartości.
• Czy otwór 55 x 129 mm jest kompatybilny ze standardowymi szynami miedzianymi 80x10 mm? Tak, szyna 80x10 mm (80 mm ≤ 129 mm, 10 mm ≤ 55 mm) swobodnie mieści się w otworze. Należy upewnić się, że szyna nie jest szersza niż 129 mm ani grubsza niż 55 mm.
