Opis i Kluczowe Cechy

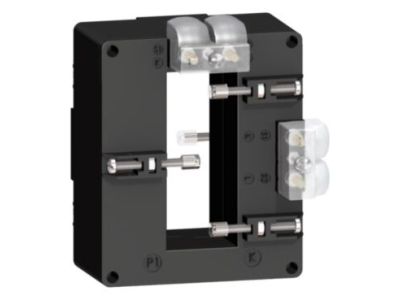

Przekładnik prądowy PowerLogic METSECT5DD100 o przekładni 1000/5 A przeznaczony jest do pomiaru natężenia prądu w obwodach o dużym obciążeniu. Dzięki podwójnym złączom szynoprzewodowym umożliwia łatwy montaż na szynie zbiorczej 34x84 mm. Urządzenie zapewnia bezpieczne i dokładne przetwarzanie prądu pierwotnego na standardowy prąd wtórny 5 A, co pozwala na podłączenie typowych mierników i liczników energii bez ryzyka przeciążenia.

• Przekładnia 1000/5 A: Umożliwia pomiar prądów do 1000 A przy użyciu standardowych przyrządów pomiarowych na 5 A, zwiększając bezpieczeństwo pomiarów i kompatybilność z aparaturą.
• Podwójne złącza szynoprzewodowe: Ułatwiają montaż na szynie zbiorczej o wymiarach 34x84 mm, zapewniając stabilne połączenie i uproszczoną instalację w rozdzielnicach.
• Kompaktowa konstrukcja: Niewielkie wymiary i niska masa pozwalają na oszczędność miejsca w szafie sterowniczej oraz swobodny dobór miejsca montażu.
• Wysoka dokładność pomiaru: Przekładnik zapewnia wierne odwzorowanie przebiegu prądu pierwotnego, co ma kluczowe znaczenie dla prawidłowego działania układów pomiarowych i zabezpieczeń.
• Przeznaczenie do systemów PowerLogic: Pełna kompatybilność z licznikami i analizatorami sieci PowerLogic, co umożliwia łatwą integrację w systemie monitorowania energii.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5DD100 spełnia wymagania europejskich norm dotyczących przekładników pomiarowych oraz posiada deklarację zgodności CE. Zapewnia to bezpieczeństwo użytkowania oraz wiarygodność pomiarów w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Przekładnik jest uniwersalnym elementem układów pomiarowych i zabezpieczeń. Stosuje się go wszędzie tam, gdzie wymagany jest pomiar dużych prądów przy zachowaniu bezpieczeństwa personelu i aparatury.

• Pomiar prądu w obwodach głównych rozdzielnic niskiego napięcia – współpraca z miernikami energii, amperomierzami i analizatorami sieci.
• Zasilanie układów zabezpieczeń przeciążeniowych i zwarciowych (np. przekaźników termicznych) – dostarcza sygnał proporcjonalny do rzeczywistego obciążenia.
• Monitorowanie zużycia energii w budynkach przemysłowych i komercyjnych – integracja z systemami BMS i PowerLogic.
• Pomiar prądu w rozdzielnicach głównych i podrozdzielnicach dla potrzeb automatycznego odczytu liczników (AMR).

Wskazówki Montażowe

Montaż przekładnika może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP (do 1 kV), z zachowaniem przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu pierwotnego. Przekładnik mocuje się na szynie zbiorczej (np. szynoprzewód 34x84 mm) za pomocą dostarczonych złączy lub śrub. Przewody wtórne należy podłączyć do zacisków oznaczonych S1/S2, pamiętając o zwarciu obwodu wtórnego przed odłączeniem obciążenia – nigdy nie wolno otwierać obwodu wtórnego pod obciążeniem. Moment dokręcania połączeń oraz przekrój przewodów wtórnych dobrać zgodnie z dokumentacją producenta.

FAQ

• Czy przekładnik ma podświetlenie LED? Przekładnik prądowy PowerLogic METSECT5DD100 jest urządzeniem pomiarowym i nie posiada podświetlenia LED. Wszelkie wizualne sygnalizacje prądu realizowane są przez współpracujące mierniki.
• Jaki stopień ochrony IP ma ten przekładnik? Producent nie podaje konkretnego stopnia IP w dostępnej dokumentacji. W typowych warunkach montażu wewnątrz rozdzielnicy, przekładnik wymaga osłony przed dotykiem i pyłem – zaleca się instalację w obudowie o odpowiednim stopniu ochrony (np. IP54).
• Czy do przekładnika można podłączyć dwa mierniki jednocześnie? Przekładnik wyposażony jest w jeden obwód wtórny (S1/S2). Do jednego przekładnika można podłączyć szeregowo kilka urządzeń pomiarowych (np. amperomierz i licznik), pod warunkiem zachowania sumarycznej impedancji obciążenia w granicach dopuszczalnej mocy znamionowej przekładnika (szczegóły w dokumentacji).
