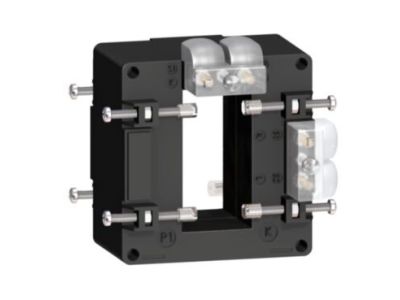

Przekładnik prądowy 1000/5 podwójne złącza szynoprzewód 32x65 PowerLogic | METSECT5DA100 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5DA100 od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektroenergetyczne, zaprojektowane z myślą o precyzyjnym monitorowaniu parametrów sieci w instalacjach niskiego napięcia. Urządzenie charakteryzuje się przekładnią znamionową 1000/5, co oznacza, że prąd pierwotny o natężeniu do 1000 A jest transformowany na prąd wtórny o wartości 5 A, umożliwiając bezpieczne podłączenie standardowych mierników, analizatorów parametrów sieci oraz układów zabezpieczających.

• Podwójne złącza: Konstrukcja wyposażona w podwójne zaciski ułatwia mostkowanie i podłączanie wielu urządzeń pomiarowych jednocześnie bez konieczności stosowania dodatkowych listew rozdzielczych.
• Kompatybilność z szynoprzewodem: Przekładnik został zoptymalizowany pod kątem montażu na szynoprzewodach o wymiarach 32x65 mm, co zapewnia stabilność mechaniczną i pewność styku.
• Wysoka klasa dokładności: Urządzenie gwarantuje rzetelność pomiarów, co jest kluczowe w systemach zarządzania energią i rozliczeniach wewnętrznych.
• Trwała obudowa: Wykonana z materiałów izolacyjnych o wysokiej odporności termicznej, co przekłada się na długowieczność urządzenia w trudnych warunkach rozdzielnic elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w profesjonalnych instalacjach przemysłowych. Przekładnik spełnia wymagania normy IEC 61869-2, która definiuje szczegółowe parametry dla przekładników prądowych stosowanych w pomiarach i zabezpieczeniach. Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Przekładnik PowerLogic znajduje szerokie zastosowanie w nowoczesnej energetyce i automatyce budynkowej. Jest idealnym rozwiązaniem do:

• Systemów monitoringu zużycia energii elektrycznej w zakładach przemysłowych i centrach danych.
• Współpracy z analizatorami parametrów sieci serii PowerLogic w celu optymalizacji kosztów operacyjnych.
• Układów kontrolno-pomiarowych w rozdzielnicach głównych i podrozdzielnicach niskiego napięcia.
• Zabezpieczeń nadprądowych, gdzie wymagana jest konwersja wysokich prądów roboczych na sygnały akceptowalne przez przekaźniki ochronne.

Wskazówki Montażowe

Podczas instalacji przekładnika METSECT5DA100 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Kierunek przepływu prądu: Należy zachować odpowiednią orientację przekładnika względem kierunku przepływu prądu (oznaczenia P1/P2 na obudowie).
• Zabezpieczenie strony wtórnej: Nigdy nie wolno pozostawiać strony wtórnej przekładnika w stanie otwartym podczas pracy strony pierwotnej, gdyż może to doprowadzić do powstania niebezpiecznych napięć i uszkodzenia izolacji.
• Montaż na szynie: Przekładnik należy stabilnie osadzić na szynoprzewodzie o wymiarach nieprzekraczających 32x65 mm, dbając o odpowiedni docisk mechaniczny.
• Moment dokręcania: Przewody wtórne należy dokręcać z momentem zalecanym przez producenta, aby uniknąć poluzowania styków wskutek drgań lub zmian temperatury.

FAQ

• Czy przekładnik może pracować z miernikami innych producentów? Tak, standardowy prąd wtórny 5 A pozwala na współpracę z większością amperomierzy i liczników dostępnych na rynku, o ile obsługują one wejście 5 A.
• Jaki jest maksymalny wymiar szyny, na której można zamontować ten model? Urządzenie jest dedykowane do szynoprzewodów o maksymalnym przekroju 32x65 mm.
• Czy urządzenie wymaga kalibracji przed montażem? Przekładnik jest fabrycznie skalibrowany zgodnie z deklarowaną klasą dokładności, jednak w systemach rozliczeniowych może być wymagane sprawdzenie całego toru pomiarowego.
