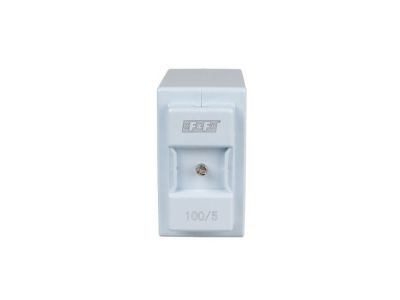

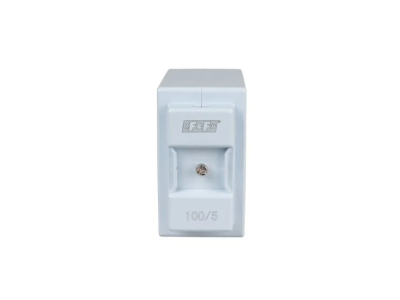

Przekładnik prądowy z zamkniętym rdzeniem 100A/5A 1,5VA kl.0,2S FS5 | TI-100-5-02S F&F

Opis i Kluczowe Cechy

Przekładnik prądowy 100/5A O22 klasy 0,2s to precyzyjne urządzenie do proporcjonalnej transformacji dużych prądów na wartości pomiarowe 5A. Przeznaczony do współpracy z licznikami energii, miernikami oraz innymi urządzeniami kontrolno-pomiarowymi. Wyposażony w indywidualny certyfikat potwierdzający klasę dokładności 0,2s, co gwarantuje wysoką wiarygodność pomiarów w instalacjach energetycznych.

• Przekładnia 100/5A: Dostosowuje prąd pierwotny 100A do standardowego zakresu pomiarowego 5A, umożliwiając współpracę z większością urządzeń pomiarowych.
• Klasa dokładności 0,2s: Wysoka precyzja pomiarowa – błąd pomiaru nie przekracza 0,2%, co jest kluczowe w systemach bilansowania energii i rozliczeń taryfowych.
• Indywidualny certyfikat kalibracji: Potwierdza zgodność z normami i zapewnia powtarzalność wyników pomiarowych.
• Prosta instalacja: Przewód pomiarowy wprowadzany przez otwór P1/P2 działa jak jednozwojowe uzwojenie pierwotne, eliminując potrzebę skomplikowanych połączeń.
• Trwała konstrukcja: Przeznaczony do ciągłej pracy w warunkach przemysłowych i energetycznych.

Zgodność z Normami

Przekładnik spełnia wymagania normy PN-EN 61869-1 oraz PN-EN 61869-2 dotyczących przekładników prądowych stosowanych w instalacjach energetycznych. Posiada certyfikat CE i indywidualny certyfifat kalibracyjny wystawiony przez laboratorium akredytowane przez Polskie Centrum Akredytacji.

Zastosowanie

Przekładnik prądowy 100/5A O22 klasy 0,2s znajduje zastosowanie w systemach pomiarowych i rozliczeniowych, gdzie wymagana jest wysoka dokładność odwzorowania prądu.

• Pomiar i rozliczanie energii elektrycznej w instalacjach przemysłowych i komercyjnych.
• Współpraca z licznikami energii klasy 0,2 i 0,5s w układach pomiarowych średniego i niskiego napięcia.
• Systemy monitoringu zużycia energii w budynkach biurowych i obiektach użyteczności publicznej.
• Instalacje testowe i laboratoryjne wymagające precyzyjnego pomiaru prądu.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy bezwzględnie odłączyć napięcie. Przewód pierwotny wprowadzić przez otwór P1/P2, natomiast uzwojenie wtórne podłączyć do zacisków S1/S2 odpowiednim przewodem o przekroju minimum 2,5 mm². Zaleca się uziemienie zacisku S2. Pod żadnym pozorem nie wolno rozłączać obwodu wtórnego podczas pracy przekładnika – grozi to powstaniem niebezpiecznego napięcia i uszkodzeniem urządzenia pomiarowego.

FAQ

• Dlaczego klasa dokładności 0,2s jest ważna? Klasa 0,2s oznacza maksymalny błąd pomiarowy 0,2% przy znamionowej wartości prądu. Jest to krytyczne w systemach rozliczeniowych, gdzie nawet niewielkie odchylenia mogą prowadzić do strat finansowych.
• Czy przekładnik można stosować z licznikami energii klasy 1? Tak, przekładnik klasy 0,2s jest kompatybilny ze wszystkimi licznikami energii, jednak w przypadku liczników niższej klasy dokładności nie wykorzysta się pełnego potencjału precyzji pomiarowej.
• Jakie przewody należy stosować do obwodu wtórnego? Zalecany jest przewód o przekroju minimum 2,5 mm². Należy unikać długich odcinków i zwracania uwagi na odpowiednie napięcie izolacji.
