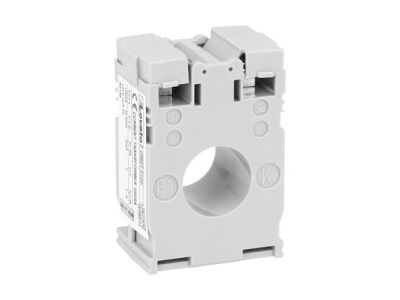

Przekładnik prądowy 100/5A 22mm | DM0T0100 Lovato Electric

Opis i Kluczowe Cechy

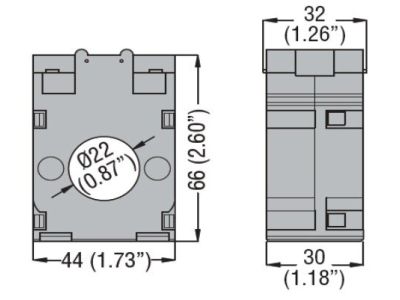

Przekładnik prądowy Lovato Electric o numerze katalogowym DM0T0100 to zaawansowane urządzenie pomiarowe zaprojektowane do precyzyjnego monitorowania natężenia prądu w układach elektroenergetycznych. Urządzenie charakteryzuje się przekładnią prądową 100/5A, co oznacza, że prąd pierwotny o wartości 100 A jest transformowany na prąd wtórny o wartości 5 A, umożliwiając bezpieczne podłączenie mierników, analizatorów sieci czy przekaźników zabezpieczających. Średnica otworu wewnętrznego wynosząca 22 mm pozwala na swobodne przeprowadzenie kabla lub szyny prądowej, zapewniając optymalne dopasowanie w szafach rozdzielczych o ograniczonej przestrzeni.

• Wysoka klasa dokładności: Gwarantuje rzetelność pomiarów niezbędną do rozliczeń wewnętrznych i monitoringu parametrów sieci.
• Kompaktowa obudowa: Wykonana z materiałów samogasnących, co podnosi poziom bezpieczeństwa przeciwpożarowego instalacji.
• Zaciski wtórne: Wyposażone w solidne śruby, które zapewniają trwały styk elektryczny i odporność na wibracje.
• Uniwersalność: Przekładnik jest kompatybilny z szeroką gamą aparatury pomiarowej Lovato Electric oraz urządzeniami innych producentów.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Przekładnik spełnia wymagania normy IEC/EN 61869-2, która definiuje szczegółowe parametry dla przekładników prądowych stosowanych w pomiarach i zabezpieczeniach. Posiada certyfikację CE, co świadczy o pełnej zgodności z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej.

Zastosowanie

Przekładnik DM0T0100 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do układów kontroli zużycia energii, systemów zarządzania energią (EMS) oraz w rozdzielnicach głównych i oddziałowych. Dzięki swojej konstrukcji może być stosowany w:

• Systemach monitoringu obciążenia silników elektrycznych.
• Układach kompensacji mocy biernej do sterowania pracą baterii kondensatorów.
• Analizatorach parametrów sieci w celu wykrywania asymetrii i przeciążeń.
• Centrach danych i obiektach użyteczności publicznej do precyzyjnego opomiarowania obwodów.

Wskazówki Montażowe

Podczas instalacji przekładnika należy zwrócić szczególną uwagę na kierunek przepływu prądu (oznaczenia P1/P2 na obudowie), aby zapewnić poprawną polaryzację pomiaru. Montaż powinien odbywać się na szynie DIN przy użyciu dedykowanych akcesoriów lub bezpośrednio na przewodzie prądowym. Należy pamiętać, że obwód wtórny przekładnika prądowego nigdy nie może pozostać otwarty podczas pracy pod obciążeniem – grozi to powstaniem wysokiego napięcia niebezpiecznego dla personelu i sprzętu. Zalecany moment dokręcania zacisków wtórnych powinien być zgodny z dokumentacją techniczną, aby uniknąć przegrzewania się styków.

FAQ

• Czy przekładnik można montować na szynie DIN? Tak, konstrukcja obudowy Lovato Electric serii DM umożliwia montaż na standardowej szynie DIN 35mm przy zastosowaniu odpowiednich uchwytów montażowych.
• Jaki jest maksymalny przekrój przewodu pierwotnego? Przekładnik posiada otwór o średnicy 22 mm, co pozwala na montaż na przewodach, których średnica zewnętrzna wraz z izolacją nie przekracza tej wartości.
• Czy urządzenie wymaga kalibracji przed pierwszym uruchomieniem? Przekładnik jest fabrycznie skalibrowany zgodnie z deklarowaną klasą dokładności, jednak w systemach rozliczeniowych zaleca się weryfikację całego toru pomiarowego.
