Przekładnik pomiarowy CT 600A DO SPX3-V NH1/2/3 | 605877 Legrand

Opis i Kluczowe Cechy

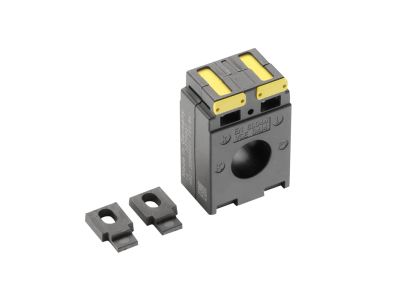

Przekładnik prądowy CT 600A (symbol 605877) to profesjonalne akcesorium pomiarowe przeznaczone do współpracy z rozłącznikami bezpiecznikowymi SPX3-V w rozmiarach NH1, NH2 i NH3. Dzięki prądowi znamionowemu pierwotnemu 600 A i klasie dokładności 1, przekładnik zapewnia precyzyjny pomiar prądu w obwodach o znacznym obciążeniu. Standardowy prąd wtórny 5 A umożliwia bezpośrednie podłączenie do liczników energii, mierników panelowych i systemów monitorowania.

• Prąd znamionowy pierwotny 600 A: Umożliwia dokładny pomiar w obwodach o dużym obciążeniu, co jest kluczowe dla zastosowań przemysłowych i komercyjnych.
• Klasa dokładności 1: Gwarantuje wysoką precyzję pomiaru, niezbędną do prawidłowego rozliczania energii i niezawodnego monitorowania parametrów sieci.
• Prąd wtórny 5 A: Standardowy sygnał wyjściowy zapewnia kompatybilność z szeroką gamą urządzeń pomiarowych i zabezpieczeniowych.
• Kompatybilność z SPX3-V 250/400/630: Przekładnik został zaprojektowany do montażu w rozłącznikach SPX3-V, co ułatwia integrację w istniejących rozdzielnicach.
• Przeznaczenie do wkładek NH1, NH2 i NH3: Uniwersalna konstrukcja obejmuje trzy rozmiary podstaw bezpiecznikowych, zwiększając elastyczność zastosowań.

Zgodność z Normami

Przekładnik prądowy CT 600A został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. System zarządzania jakością producenta jest zgodny z normą ISO 9001.

Zastosowanie

Przekładnik prądowy CT 600A znajduje zastosowanie w systemach pomiaru energii, monitorowania obciążeń oraz automatyce budynkowej i przemysłowej. Dzięki klasie dokładności 1 i prądowi wtórnemu 5 A sprawdza się w aplikacjach wymagających precyzyjnego pomiaru.

• Pomiar energii elektrycznej w instalacjach przemysłowych i komercyjnych – współpraca z licznikami energii i systemami BMS.
• Monitorowanie obciążeń w rozdzielnicach głównych i podrozdzielnicach – optymalizacja zużycia energii i wczesne wykrywanie przeciążeń.
• Współpraca z przekaźnikami pomiarowymi i sterownikami PLC – realizacja funkcji zabezpieczeniowych i sterujących w automatyce.
• Integracja z rozłącznikami SPX3-V w rozmiarach NH1, NH2 i NH3 – kompleksowe wyposażenie rozdzielnic w system pomiarowy.

Wskazówki Montażowe

Montaż przekładnika prądowego CT 600A powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie w rozdzielnicy. Przekładnik montuje się na rozłączniku SPX3-V w odpowiedniej konfiguracji. Przewody strony wtórnej należy podłączyć zgodnie ze schematem producenta, zwracając uwagę na odpowiedni przekrój przewodów dostosowany do prądu 5 A. Połączenia muszą być dokręcone z zalecanym momentem obrotowym według dokumentacji technicznej. Aby uniknąć niebezpiecznego wzrostu napięcia, przed odłączeniem urządzeń pomiarowych należy zewrzeć zaciski strony wtórnej.

FAQ

• Dla jakich rozłączników SPX3-V przeznaczony jest ten przekładnik? Przekładnik CT 600A jest kompatybilny z rozłącznikami SPX3-V o gabarytach 250 A, 400 A oraz 630 A, a także z podstawami bezpiecznikowymi NH1, NH2 i NH3.
• Jaki prąd wtórny zapewnia przekładnik i do jakich urządzeń mogę go podłączyć? Przekładnik dostarcza standardowy prąd wtórny 5 A, który umożliwia bezpośrednie podłączenie do liczników energii, mierników panelowych, przekaźników pomiarowych oraz modułów wejściowych sterowników PLC.
• Jaką klasę dokładności ma ten przekładnik? Przekładnik CT 600A oferuje klasę dokładności 1, co gwarantuje wysoki poziom precyzji pomiaru prądu, odpowiedni do celów rozliczeniowych i monitorowania.
