Przekładnik pomiarowy CT 400A do SPX3-V NH1/2/3 | 605876 Legrand

Opis i Kluczowe Cechy

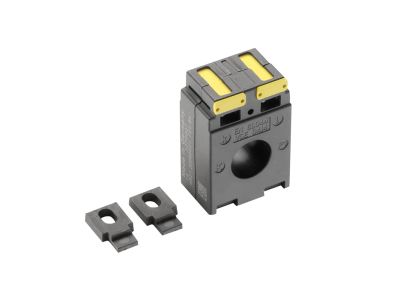

Przekładnik pomiarowy CT 400A (symbol 605876) to akcesorium dedykowane do rozłączników bezpiecznikowych serii SPX3-V w rozmiarach NH1, NH2 oraz NH3. Przeznaczony do współpracy z przekładnikami prądowymi o przekładni 400 A / 5 A i klasie dokładności 1, co zapewnia wiarygodny pomiar prądu w obwodach niskiego napięcia. Kompaktowa konstrukcja dopasowana do gabarytu SPX3-V 250/400/630 umożliwia łatwą integrację z istniejącą rozdzielnicą.

• Klasa dokładności 1: Gwarantuje niski błąd pomiaru (do 1%), co ma kluczowe znaczenie przy rozliczeniach energii i monitorowaniu parametrów sieci.
• Prąd znamionowy 400 A / strona wtórna 5 A: Umożliwia podłączenie standardowych mierników i przetworników, zapewniając bezpieczne i powtarzalne odwzorowanie prądu pierwotnego.
• Dedykowany do SPX3-V 250/400/630: Przekładnik zoptymalizowany pod kątem montażu w rozłącznikach bezpiecznikowych o tych gabarytach, co eliminuje konieczność stosowania dodatkowych adapterów.
• Współpraca z NH1, NH2, NH3: Uniwersalne akcesorium pasujące do wszystkich trzech rozmiarów wkładek bezpiecznikowych w serii SPX3-V, upraszczające proces doboru i magazynowania.
• Niska rezystancja uzwojeń wewnętrznych: Minimalizuje straty cieplne i zapewnia długotrwałą stabilność parametrów pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi dla przekładników pomiarowych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Przekładnik CT 400A jest przeznaczony do pomiarów prądu przemiennego w instalacjach niskiego napięcia, szczególnie w rozdzielnicach wykorzystujących rozłączniki bezpiecznikowe SPX3-V. Doskonale sprawdza się w układach bilansowania energii, systemach monitorowania obciążenia oraz sterowania pracą odbiorników.

• Pomiar prądu w obwodach głównych rozdzielnic głównych i podrozdzielnic przemysłowych.
• Współpraca z cyfrowymi miernikami, analizatorami sieci oraz licznikami energii w systemach automatyki budynkowej.
• Monitoring obciążenia transformatorów, silników i innych odbiorników w instalacjach komercyjnych i przemysłowych.
• Integracja z przekaźnikami pomiarowymi do realizacji układów zabezpieczeń nadprądowych i przeciążeniowych.

Wskazówki Montażowe

Montaż przekładnika prądowego CT 400A powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie pierwotnym. Przekładnik instaluje się w dedykowanym gnieździe rozłącznika SPX3-V zgodnie z instrukcją producenta. Przewody wtórne należy prowadzić z zachowaniem odpowiedniego przekroju (min. 2,5 mm²) oraz zabezpieczyć przed zwarciem (zworka na uzwojeniu wtórnym przed odłączeniem). Nie wolno eksploatować przekładnika z otwartym obwodem wtórnym – grozi to uszkodzeniem urządzenia i porażeniem.

FAQ

• Jaka jest klasa dokładności tego przekładnika? Przekładnik CT 400A ma klasę dokładności 1, co oznacza błąd pomiaru nieprzekraczający 1% w zakresie prądów od 5% do 120% prądu znamionowego.
• Czy przekładnik można montować w rozdzielnicy bez rozłącznika SPX3-V? Nie – jest on zaprojektowany wyłącznie jako akcesorium do rozłączników bezpiecznikowych serii SPX3-V (NH1/2/3) o gabarycie 250/400/630. Montaż w innych urządzeniach jest możliwy tylko po potwierdzeniu kompatybilności mechanicznej przez producenta.
• Jaki jest stopień ochrony IP tego przekładnika? Producent nie podaje stopnia ochrony IP dla samego przekładnika. Podczas montażu w rozdzielnicy należy uwzględniać stopień ochrony całej obudowy, a przekładnik nie wymaga dodatkowej ochrony przed pyłem i wilgocią w zamkniętej rozdzielnicy.
