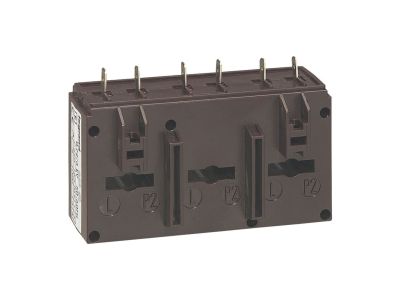

Przekładnik pomiarowy CT 3-FAZOWY 250/5A 20,5x5,5 | 412157 Legrand

Opis i Kluczowe Cechy

Przekładnik pomiarowy CT 3-fazowy o symbolu 412157 zaprojektowano do pomiaru prądu w obwodach trójfazowych z możliwością montażu bezpośrednio na szynach zbiorczych o wymiarach 20,5x5,5 mm. Dzięki przekładni 250/5 A i mocy znamionowej strony wtórnej 3 VA umożliwia precyzyjne odwzorowanie prądu pierwotnego na potrzeby amperomierzy, liczników energii oraz analizatorów sieci. Klasa dokładności 1% gwarantuje wiarygodne wyniki pomiarów, co ma kluczowe znaczenie w rozliczeniach energii i diagnostyce instalacji.

• Przekładnia 250/5 A: Umożliwia bezpieczne podłączenie standardowych mierników i liczników energii, redukując wysoki prąd pierwotny do poziomu 5 A na uzwojeniu wtórnym.
• Klasa dokładności 1%: Zapewnia wysoką precyzję pomiaru prądu, minimalizując błędy w bilansowaniu energii i analizie harmonicznych.
• Moc znamionowa strony wtórnej 3 VA: Gwarantuje stabilną pracę z typowymi licznikami i miernikami wielofunkcyjnymi bez ryzyka nasycenia rdzenia.
• Montaż na 3 szynach 20,5x5,5 mm: Upraszcza instalację w rozdzielnicach głównych i tablicach pomiarowych – nie wymaga dodatkowych uchwytów ani szyn DIN.
• Podłączenie za pomocą zacisków lub końcówek kablowych: Zapewnia elastyczność w doborze metody przyłączenia do obwodu wtórnego.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm dotyczących przekładników prądowych stosowanych w pomiarach energii elektrycznej. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Trójfazowy przekładnik CT 250/5A znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny pomiar prądu w sieciach niskiego napięcia. Sprawdza się zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Pomiar energii elektrycznej za pomocą liczników półpośrednich (z przekładnikami prądowymi).
• Monitorowanie obciążenia linii i transformatorów w systemach zarządzania energią (EMS).
• Analiza jakości sieci – pomiar harmonicznych, mocy i współczynnika mocy przy użyciu analizatorów sieci.
• Współpraca z analogowymi amperomierzami w tablicach rozdzielczych do bieżącej kontroli prądów fazowych.

Wskazówki Montażowe

Montaż przekładnika musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich fazach. Przekładnik mocuje się bezpośrednio na szynach zbiorczych o wymiarach 20,5x5,5 mm – każda z trzech szyn przechodzi przez otwór przekładnika. Uzwojenie wtórne należy zewrzeć przed odłączeniem od obciążenia, aby uniknąć niebezpiecznych przepięć. Przekrój przewodów przyłączeniowych strony wtórnej dobrać do obciążenia (maks. 3 VA). Zaciski dokręcać momentem zgodnym z dokumentacją producenta.

FAQ

• Czy przekładnik można zamontować na szynie DIN? Nie, przekładnik 412157 jest przystosowany wyłącznie do montażu na szynach zbiorczych (torach prądowych) o przekroju 20,5x5,5 mm. Nie posiada zaczepów do szyny TH35.
• Jaka jest maksymalna temperatura pracy przekładnika? W dostarczonych danych nie określono zakresu temperatur. Należy stosować urządzenie w typowych warunkach pracy aparatury rozdzielczej, unikając bezpośredniego nasłonecznienia i źródeł ciepła.
• Czy klasa dokładności 1% jest wystarczająca do rozliczeń energii? Tak, klasa 1% spełnia wymagania dla liczników półpośrednich stosowanych w rozliczeniach handlowych w wielu zastosowaniach przemysłowych i komercyjnych. Dla bardziej wymagających pomiarów (np. punktów granicznych) zaleca się przekładniki klasy 0,5 lub 0,2.
