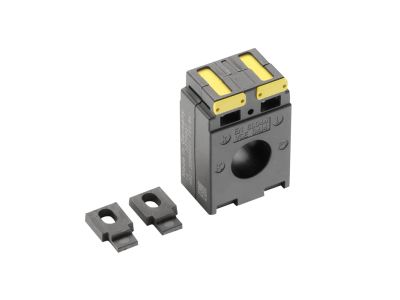

Przekładnik pomiarowy CT 250A DO SPX3-V NH1/2/3 | 605875 Legrand

Opis i Kluczowe Cechy

Przekładnik pomiarowy CT 250A (symbol 605875) to wysokiej klasy akcesorium do systemu rozłączników SPX3-V, przeznaczone do dokładnego pomiaru prądu przemiennego. Dzięki prądowi znamionowemu 250 A i prądowi wtórnemu 5 A umożliwia bezpieczne monitorowanie dużych obciążeń oraz współpracę z typowymi miernikami i licznikami energii. Klasa dokładności 1 gwarantuje precyzyjne odwzorowanie prądu pierwotnego, co ma kluczowe znaczenie w zastosowaniach rozliczeniowych i kontrolnych.

• Prąd znamionowy 250 A: pozwala na pomiar w obwodach o znacznym obciążeniu bez ryzyka nasycenia rdzenia.
• Klasa dokładności 1: zapewnia wiarygodny pomiar z błędem poniżej 1%, niezbędny przy rozliczeniach energii.
• Prąd wtórny 5 A: standardowy sygnał wyjściowy kompatybilny z większością przyrządów pomiarowych, przekaźników i układów PLC.
• Kompatybilny z systemem SPX3-V: przeznaczony do montażu w rozłącznikach bezpiecznikowych NH1, NH2 i NH3.
• Uniwersalny gabaryt 250/400/630: dostosowany do pracy w całej gamie modułów SPX3-V o prądach znamionowych 250 A, 400 A i 630 A.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z zasadami EMC. Brak szczegółowych numerów norm w dostarczonych danych producenta.

Zastosowanie

Przekładnik CT 250A znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar prądu w rozdzielnicach głównych i podrozdzielniach przemysłowych. Idealnie sprawdza się w systemach monitorowania energii oraz automatyce budynkowej.

• Pomiar i rozliczanie zużycia energii w obwodach odbiorczych.
• Współpraca z cyfrowymi miernikami, licznikami energii i systemami BMS.
• Zabezpieczenie i monitorowanie pracy transformatorów, silników oraz linii zasilających.
• Integracja z przekaźnikami pomiarowymi i układami automatyki w rozdzielnicach głównych.

Wskazówki Montażowe

Montaż i podłączenie przekładnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie pierwotnym i wtórnym. Przekładnik należy instalować w rozdzielnicy zgodnie z instrukcją producenta, zwracając uwagę na kierunek przepływu prądu (oznaczenie P1/P2). Przekrój przewodów wtórnych dobierz do prądu 5 A, a zaciski dokręć momentem zalecanym w dokumentacji. Nie otwieraj obwodu wtórnego pod obciążeniem – grozi to przepięciami.

FAQ

• Jaka jest klasa dokładności tego przekładnika? Klasa dokładności wynosi 1 – błąd pomiaru nie przekracza 1% wartości rzeczywistej.
• Jaki jest prąd po stronie wtórnej? Prąd wtórny wynosi 5 A, co jest standardowym sygnałem dla większości mierników i liczników.
• Do jakich rozłączników pasuje ten przekładnik? Jest przeznaczony do systemu SPX3-V i współpracuje z wkładkami NH1, NH2 oraz NH3.
