Przekładnik pomiarowy CT 200A DO SPX3-V NH1/2/3 | 605874 Legrand

Opis i Kluczowe Cechy

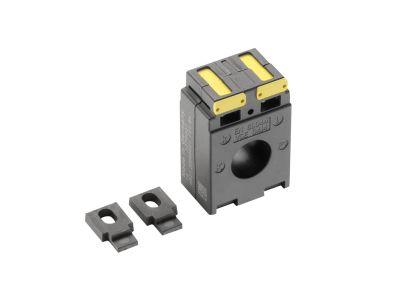

Przekładnik pomiarowy CT 200A o symbolu 605874 to akcesorium dedykowane do wsporników bezpiecznikowych SPX3-V serii NH1/2/3, przeznaczone do precyzyjnego pomiaru prądu w instalacjach niskiego napięcia. Jego klasa dokładności 1 i prąd wtórny 5 A umożliwiają wiarygodne monitorowanie obciążeń w rozdzielnicach przemysłowych i komercyjnych.

• Prąd znamionowy 200 A: umożliwia pomiar w obwodach o znacznym obciążeniu, zapewniając dokładność w typowych zakresach pracy.
• Klasa dokładności 1: gwarantuje błąd pomiaru nieprzekraczający 1% przy prądzie znamionowym, co przekłada się na wiarygodne dane dla systemów monitoringu i rozliczeń.
• Prąd wtórny 5 A: standardowy sygnał wyjściowy kompatybilny z większością liczników energii i przekaźników pomiarowych.
• Dedykowany do wsporników SPX3-V: łatwy montaż w rozdzielnicach wyposażonych w podstawy NH1, NH2 lub NH3, oszczędza czas instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla przekładników prądowych i posiada certyfikat CE. Dokładna specyfikacja zgodna z dokumentacją producenta.

Zastosowanie

Przekładnik pomiarowy CT 200A znajduje zastosowanie w instalacjach wymagających precyzyjnego pomiaru prądu – szczególnie w połączeniu z systemami zarządzania energią, licznikami półpośrednimi oraz monitorowaniem obciążeń w rozdzielnicach nn.

• Pomiar prądu w obwodach odbiorczych i rozdzielczych w budynkach przemysłowych i komercyjnych.
• Współpraca z licznikami energii elektrycznej do rozliczania zużycia w systemach półpośrednich.
• Monitorowanie obciążeń w instalacjach z bezpiecznikami NH (podstawy SPX3-V) – sygnał do systemów SCADA lub PLC.
• Wykorzystanie w automatyce budynkowej do sterowania oświetleniem, HVAC i innymi odbiornikami na podstawie pomiaru prądu.

Wskazówki Montażowe

Montaż i podłączenie przekładnika powinno być wykonane przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przekładnik należy zamontować na dedykowanym wsporniku SPX3-V zgodnie z instrukcją producenta. Przed rozpoczęciem prac upewnić się, że obwód pierwotny jest odłączony od źródła zasilania. Przekrój przewodów strony wtórnej dobrać do prądu 5 A i długości połączeń. Nie wolno eksploatować przekładnika z otwartym obwodem wtórnym – może to prowadzić do uszkodzenia i porażenia.

FAQ

• Jaka jest klasa dokładności przekładnika? Klasa dokładności 1, co oznacza błąd pomiaru do 1% przy prądzie znamionowym.
• Jaki jest prąd wtórny? Prąd wtórny wynosi 5 A – standardowo używany w licznikach energii i przekaźnikach pomiarowych.
• Czy mogę zastosować ten przekładnik z innymi wspornikami? Przekładnik jest dedykowany do wsporników SPX3-V dla wkładek NH1, NH2, NH3. Nie jest kompatybilny z innymi typami podstaw bezpiecznikowych.
