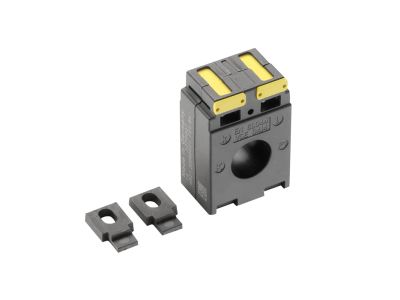

Przekładnik pomiarowy CT 150A DO SPX3-V NH1/2/3 | 605873 Legrand

Opis i Kluczowe Cechy

Przekładnik prądowy CT o prądzie pierwotnym 150 A, przeznaczony jako akcesorium do rozłączników bezpiecznikowych SPX3-V w obudowach NH1, NH2 i NH3. Prąd wtórny 5 A zapewnia standardową kompatybilność z układami pomiarowymi i sterowniczymi. Klasa dokładności 1 gwarantuje wiarygodne odwzorowanie prądu pierwotnego, niezbędne przy rozliczeniach energii i monitoringu obciążeń.

• Prąd pierwotny 150 A: Dopasowany do obwodów o średnim obciążeniu w instalacjach przemysłowych i budynkowych, zapewnia odpowiedni zakres pomiarowy bez konieczności stosowania dodatkowych przekładników.
• Prąd wtórny 5 A: Standardowe wyjście dla liczników energii, przekaźników ochronnych i sterowników PLC, ułatwia integrację z istniejącą infrastrukturą.
• Klasa dokładności 1: Gwarantuje błąd przekształcenia poniżej 1%, co jest kluczowe przy precyzyjnym pomiarze i rozliczeniach energii.
• Dedykowany do SPX3-V NH1/2/3: Łatwy montaż w rozłącznikach bezpiecznikowych serii SPX3-V bez konieczności modyfikacji obudowy – oszczędność czasu i pewność kompatybilności.
• Akcesorium oryginalne: Oparte na konstrukcji systemu SPX3-V, zapewnia niezawodność mechaniczną i elektryczną w warunkach eksploatacyjnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących przekładników prądowych oraz posiada oznakowanie CE. Zastosowanie w rozłącznikach SPX3-V gwarantuje zgodność z deklarowanymi parametrami systemu.

Zastosowanie

Przekładnik prądowy CT 150A służy do odizolowania obwodu pomiarowego od sieci głównej oraz przetworzenia prądu pierwotnego na sygnał 5 A. Stosowany jest w instalacjach wyposażonych w rozłączniki bezpiecznikowe SPX3-V.

• Pomiar energii elektrycznej w rozdzielniach głównych i podrozdzielniach – dla celów rozliczeniowych i monitoringu.
• Sterowanie i ochrona obwodów za pomocą przekaźników nadprądowych i różnicowoprądowych współpracujących z wyjściem 5 A.
• Współpraca z systemami automatyki budynkowej (BMS) umożliwiającymi zdalny odczyt parametrów sieci i analizę zużycia energii.
• Diagnostyka jakości energii w instalacjach przemysłowych – identyfikacja harmonicznych i przeciążeń.

Wskazówki Montażowe

Montaż i demontaż przekładnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie pierwotnym. Przekładnik instaluje się na przewodzie fazowym wewnątrz rozłącznika SPX3-V (wersje obudów NH1, NH2 lub NH3). Przekrój przewodu musi być dobrany do prądu 150 A. Strona wtórna (5 A) powinna być zawsze zwarta lub obciążona – nigdy nie otwieraj obwodu wtórnego przy przepływie prądu pierwotnego, aby uniknąć niebezpiecznych przepięć.

FAQ

• Jaki jest stopień ochrony IP przekładnika? Producent nie podaje stopnia ochrony IP samego przekładnika. Jest on przeznaczony do montażu wewnątrz rozłącznika SPX3-V, który zapewnia ochronę przed dotykiem i ciałami stałymi. Należy przestrzegać zaleceń montażowych dla całego zestawu.
• Czy przekładnik jest podświetlany? Nie, jest to pasywny element pomiarowy (transformator prądowy). Nie wymaga zasilania i nie posiada podświetlenia.
• Jaki typ styku posiada? Przekładnik nie ma styków mechanicznych. Działa na zasadzie indukcji elektromagnetycznej – uzwojenie wtórne dostarcza sygnał 5 A proporcjonalny do prądu pierwotnego.
