Przekładnik pomiarowy CT 150A DO SPX3-V NH00 | 605871 Legrand

Opis i Kluczowe Cechy

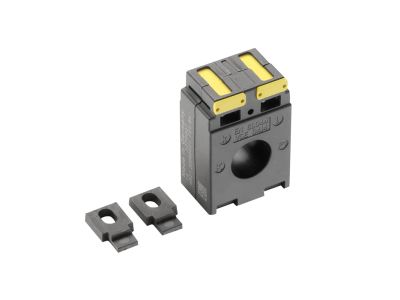

Przekładnik pomiarowy CT 150A (symbol 605871) to akcesorium dedykowane do rozłączników bezpiecznikowych serii SPX3-V z wkładkami NH00. Zaprojektowany do precyzyjnego odwzorowania prądu pierwotnego 150 A na standardowy prąd wtórny 5 A, przy klasie dokładności 1 – gwarantuje wiarygodne pomiary niezbędne do rozliczeń energii oraz diagnostyki sieci. Kompaktowa konstrukcja dostosowana do aparatów SPX3-V o gabarycie 160 usprawnia integrację w rozdzielnicach.

• Prąd znamionowy pierwotny 150 A: umożliwia pomiar w obwodach o znacznym obciążeniu, typowych dla linii zasilających i rozdzielnic przemysłowych.
• Klasa dokładności 1: zapewnia niski błąd pomiaru, co przekłada się na precyzyjne wskazania liczników energii i przyrządów kontrolnych.
• Prąd wtórny 5 A: standardowe wyjście umożliwiające bezproblemowe podłączenie do większości mierników, przekaźników i liczników energii.
• Dedykowany do rozłączników SPX3-V NH00 (gabaryt 160): gwarantuje mechaniczne dopasowanie i szybki montaż bez konieczności modyfikacji szyny zbiorczej.
• Akcesoryjna konstrukcja: ułatwia rozbudowę istniejących rozdzielnic o funkcję pomiarową bez wymiany głównego osprzętu.

Zgodność z Normami

Przekładnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla przekładników prądowych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych. Bezpieczeństwo użytkowania oraz dokładność pomiarów są zgodne ze standardami branżowymi.

Zastosowanie

Przekładnik CT 150A znajduje zastosowanie wszędzie tam, gdzie konieczne jest zdalne monitorowanie prądu lub pomiar energii. Dzięki współpracy z aparaturą SPX3-V szczególnie polecany jest do rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych i komercyjnych.

• Pomiar prądu w obwodach odbiorczych zasilanych z rozłączników bezpiecznikowych SPX3-V z wkładkami NH00.
• Współpraca z licznikami energii elektrycznej (analogowymi lub cyfrowymi) w celu rozliczania zużycia w strefach produkcyjnych i biurowych.
• Sygnalizacja przeciążeń i diagnostyka sieci – podłączenie do przekaźników pomiarowych lub systemów BMS.
• Rozbudowa istniejących rozdzielnic o funkcję pomiarową bez konieczności wymiany rozłącznika głównego.

Wskazówki Montażowe

Montaż przekładnika prądowego oraz wszelkie czynności w rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i zapoznane z dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Przekładnik instaluje się na szynie zbiorczej lub przewodzie wewnątrz rozłącznika SPX3-V zgodnie z wytycznymi producenta. Przekroje przewodów po stronie wtórnej dobierz do prądu 5 A oraz wymaganej klasy dokładności. Unikaj pozostawiania obwodu wtórnego otwartego podczas przepływu prądu pierwotnego – grozi to uszkodzeniem izolacji i porażeniem.

FAQ

• Czy przekładnik ma podświetlenie LED? Nie. Przekładnik prądowy CT 150A jest elementem pomiarowym, nie posiada żadnych elementów sygnalizacyjnych ani podświetlenia.
• Jaki stopień ochrony IP ma ten przekładnik? Dane techniczne nie podają stopnia ochrony IP. W standardowych warunkach montażu wewnątrz rozdzielnicy należy przyjąć ochronę zapewnianą przez obudowę rozdzielnicy (zazwyczaj co najmniej IP20 dla części zaciskowej).
• Do jakiego typu rozłącznika jest przeznaczony? Przekładnik jest dedykowany do rozłączników bezpiecznikowych SPX3-V z wkładkami NH00 o gabarycie 160 (szerokość/długość oprawy według oznaczenia producenta). Nie jest kompatybilny z innymi seriami bez odpowiednich adapterów.
