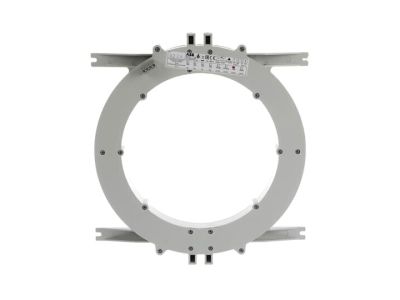

Przekładnik Ferrantiego, transformator toroidalny, pro M compact, TR5 | 2CSG210100R1211 ABB

Alternatywny kod produktu: 2CSG210100R1211

Opis i Kluczowe Cechy

Przekładnik Ferrantiego TR5 (symbol 2CSG210100R1211) to kompaktowy transformator toroidalny zaprojektowany do współpracy z monitorami prądu różnicowego (RCM). Charakteryzuje się jednolitą konstrukcją dla wszystkich wartości czułości przekaźnika, co eliminuje konieczność doboru indywidualnych rozmiarów. Średnica 5 mm ułatwia montaż w istniejących instalacjach i obudowach aparatury modułowej.

• Uniwersalna średnica 5 mm: Kompatybilny z monitorami RCM o różnych zakresach czułości – jeden model dla wszystkich aplikacji.
• Konstrukcja toroidalna: Zapewnia wysoką precyzję pomiaru prądów upływowych dzięki równomiernemu rozłożeniu pola magnetycznego.
• Kompaktowe wymiary: Idealny do montażu w szafach sterowniczych, rozdzielnicach i obudowach aparatury pro M compact.
• Współpraca z monitorami RCM: Zewnętrzny transformator dla systemów wykrywania prądów różnicowych, umożliwiający konfigurację czułości i czasu odpowiedzi.
• Materiał rdzenia ferrytowego: Wysoka stabilność parametrów w szerokim zakresie temperatur i niskie straty magnetyczne.

Zgodność z Normami

Przekładnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE oraz jest zgodny z normami VDE i IEC dla transformatorów pomiarowych.

Zastosowanie

Przekładnik Ferrantiego TR5 przeznaczony jest do systemów monitorowania prądów upływowych w instalacjach elektrycznych, gdzie wymagana jest wysoka precyzja pomiaru i niezawodność działania.

• Monitorowanie obwodów zasilających w rozdzielnicach przemysłowych i budynkowych.
• Współpraca z monitorami RCM w układach zabezpieczeń przeciwporażeniowych i przeciwpożarowych.
• Instalacje zasilające wrażliwe urządzenia elektroniczne, gdzie konieczna jest detekcja nawet niewielkich prądów upływowych.
• Systemy automatyki budynkowej i przemysłowej wymagające ciągłego monitorowania stanu izolacji.

Wskazówki Montażowe

Montaż przekładnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną monitora RCM. Transformator należy zamontować w taki sposób, aby przewód fazowy (L) przechodził przez otwór środkowy – orientacja kierunku prądu ma kluczowe znaczenie dla poprawności pomiaru. Po montażu należy przeprowadzić test funkcjonalny systemu RCM w celu weryfikacji poprawności działania. Unikać montażu w bezpośrednim sąsiedztwie silników, styczników lub innych źródeł silnych pól elektromagnetycznych, które mogą zakłócać pomiar.

FAQ

• Czy przekładnik TR5 współpracuje ze wszystkimi monitorami RCM? Tak – dzięki uniwersalnej średnicy 5 mm i jednolitej konstrukcji jest kompatybilny ze wszystkimi modelami monitorów RCM w serii pro M compact, niezależnie od ustawień czułości.
• Jakie jest maksymalne obciążenie prądowe? Maksymalny prąd roboczy nie został określony w danych produktu – sprawdź specyfikację techniczną konkretnego monitora RCM, z którym współpracuje przekładnik.
• Czy wymagane jest zachowanie określonej odległości od innych urządzeń? Tak – zaleca się montaż w odległości co najmniej 10 cm od silnych źródeł pól elektromagnetycznych (silniki, styczniki, transformatory) w celu zapewnienia dokładności pomiaru.
