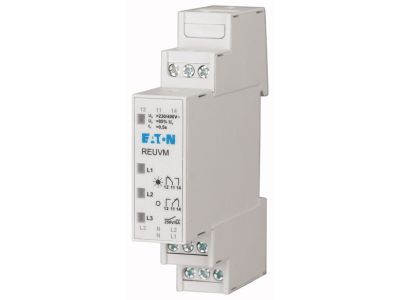

Przekaźnik zaniku fazy 2zw REUVM2 | 167284 Eaton

Alternatywny kod produktu: REUVM2

Opis i Kluczowe Cechy

Przekaźnik zaniku fazy REUVM2 o symbolu 167284 to urządzenie zaprojektowane do ciągłego monitorowania napięcia w trzech fazach oraz przewodzie neutralnym. Gdy wszystkie parametry są w normie, przekaźnik załącza się, a zielona dioda LED sygnalizuje prawidłowe zasilanie. W przypadku spadku napięcia poniżej wartości przełączania US w jednej, dwóch lub trzech fazach, przekaźnik wraca do pozycji spoczynkowej, a czerwone diody LED wskazują usterkę. Brak przewodu neutralnego sygnalizowany jest miganiem zielonej diody LED. Urządzenie może pracować także w sieci jednofazowej poprzez połączenie zacisków L1-L2-L3.

• Monitorowanie trzech faz i N: wykrywa asymetrię, zanik fazy oraz brak przewodu neutralnego, chroniąc odbiorniki przed nieprawidłowym napięciem.
• Sygnalizacja LED: zielona dioda zasilania i trzy czerwone diody dla faz L1, L2, L3 umożliwiają szybką wizualną diagnostykę stanu sieci.
• Funkcja wykrywania braku N: miganie zielonej diody ostrzega o niepodłączonym przewodzie neutralnym, co zwiększa bezpieczeństwo instalacji.
• Możliwość pracy jednofazowej: poprzez zwarcie zacisków L1, L2 i L3 urządzenie może być stosowane w obwodach jednofazowych, rozszerzając zakres zastosowań.
• Automatyczne załączanie/wyłączanie: przekaźnik włącza się tylko przy poprawnym napięciu we wszystkich fazach, co zabezpiecza podłączone urządzenia przed uszkodzeniem.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczone do instalacji w rozdzielnicach zgodnie z przepisami bezpieczeństwa (DIN VDE). Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik zaniku fazy REUVM2 znajduje zastosowanie wszędzie tam, gdzie niezawodne monitorowanie jakości napięcia sieciowego jest krytyczne dla bezpieczeństwa i ciągłości pracy urządzeń.

• Ochrona silników elektrycznych przed pracą przy asymetrii lub zaniku fazy – zapobiega przegrzaniu i uszkodzeniu uzwojeń.
• Sterowanie układami automatyki budynkowej – sygnalizacja awarii zasilania i wyłączanie odbiorników priorytetowych.
• Zabezpieczenie zasilaczy awaryjnych (UPS) oraz układów przemysłowych przed nieprawidłowym napięciem.
• W instalacjach jednofazowych (po zwarciu L1-L2-L3) jako prosty kontroler zaniku napięcia.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekroje przewodów należy dobrać zgodnie z obciążalnością prądową styków i zabezpieczeniami obwodu. Momenty dokręcania zacisków – zgodnie z instrukcją producenta. Po zamontowaniu sprawdzić poprawność podłączenia wszystkich trzech faz i przewodu neutralnego.

FAQ

• Jakie są stany sygnalizacji LED w przekaźniku REUVM2? Zielona dioda LED świeci, gdy napięcie we wszystkich fazach i N jest w normie i przekaźnik jest załączony. Czerwone diody (L1, L2, L3) migają przy zbyt niskim napięciu w danej fazie. Jeżeli zielona dioda miga, oznacza to brak przewodu neutralnego.
• Czy mogę zastosować ten przekaźnik w instalacji jednofazowej? Tak, w sieci jednofazowej należy połączyć ze sobą zaciski L1, L2 i L3, a przewód neutralny podłączyć do N. Urządzenie będzie wówczas monitorować tylko napięcie fazowe.
• Jaki jest stopień ochrony obudowy? W dostarczonych danych nie podano konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicach typowo przyjmuje się IP20, co zapewnia ochronę przed dotknięciem palcem. Szczegółowe informacje należy sprawdzić w karcie katalogowej producenta.
