Przekaźnik zalania z regulacją czułości sondy PZ-828RC montaz na szynie DIN styk 1NO/NC 230V | PZ-828B F&F

Alternatywny kod produktu: PZ-828 B

Opis i Kluczowe Cechy

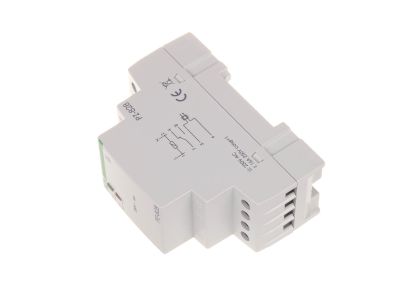

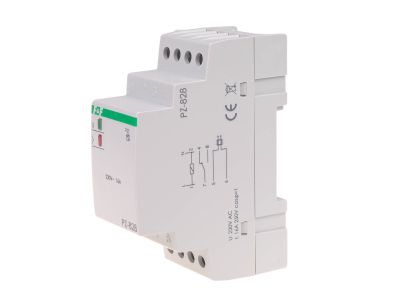

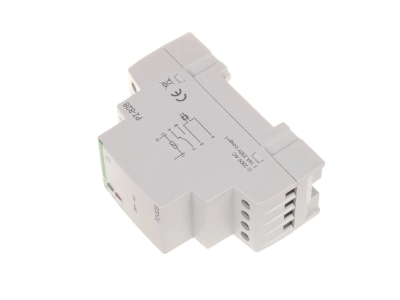

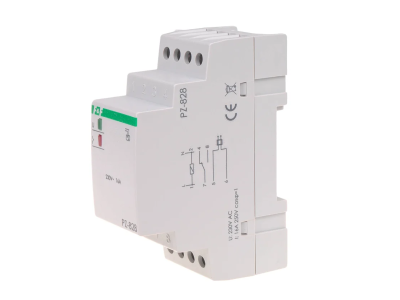

Przekaźnik zalania PZ-828B (symbol PZ-828RC) przeznaczony jest do wykrywania obecności płynów przewodzących prąd elektryczny. Wyposażony w styk przełączny 1NO/NC o obciążalności 16A przy 230V AC, umożliwia bezpośrednie sterowanie odbiornikami sygnalizacji lub odcinanie obwodów. Wbudowana regulacja czułości sondy pozwala precyzyjnie dostosować próg zadziałania do rodzaju monitorowanej cieczy. Urządzenie montowane jest na szynie DIN TH-35, co ułatwia instalację w rozdzielnicach modułowych.

• Styk przełączny 1NO/NC (16A/230V AC): Umożliwia zarówno załączanie alarmu (NO), jak i odłączanie obwodu (NC), zapewniając elastyczność w systemach sygnalizacji i sterowania.
• Regulacja czułości sondy: Potencjometr na obudowie pozwala ustawić próg przewodności cieczy, eliminując fałszywe alarmy i dostosowując działanie do konkretnej instalacji.
• Napięcie zasilania 230V AC: Bezpośrednie podłączenie do sieci elektrycznej bez konieczności stosowania dodatkowego zasilacza.
• Montaż na szynie DIN TH-35: Szybki i ergonomiczny montaż w rozdzielnicach elektrycznych, zgodny ze standardem mocowania aparatury modułowej.
• Wbudowany przekaźnik wykonawczy: Nie wymaga zewnętrznego stycznika – bezpośrednie sterowanie odbiornikami o prądzie do 16A.

Zgodność z Normami

Przekaźnik PZ-828B został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo użytkowania i kompatybilność z wymogami rynku UE.

Zastosowanie

Przekaźnik zalania PZ-828B znajduje zastosowanie wszędzie tam, gdzie konieczna jest szybka detekcja obecności płynów przewodzących prąd elektryczny. Sprawdza się w systemach automatyki budynkowej, instalacjach alarmowych oraz ochrony przed zalaniem.

• Monitorowanie poziomu wody w piwnicach, garażach podziemnych, pomieszczeniach technicznych – sygnalizacja i odcięcie dopływu.
• Sterowanie pompami odwadniającymi – załączanie pomp po wykryciu wody.
• Ochrona przed zalaniem w łazienkach, pralniach, kuchniach – wyłączenie dopływu wody lub aktywacja alarmu.
• Współpraca z systemami inteligentnego budynku (BMS) jako czujnik cyfrowy.

Wskazówki Montażowe

Montaż przekaźnika PZ-828B powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie DIN TH-35 w rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekroje przewodów dobierz zgodnie z prądem obciążenia (maks. 16A). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Uwaga: przekaźnik nie zawiera sondy pomiarowej – należy ją zakupić osobno i podłączyć zgodnie ze schematem.

FAQ

• Czy przekaźnik jest dostarczany z sondą pomiarową? Nie, model PZ-828B jest przekaźnikiem zalania bez sondy. Sondę należy zamówić osobno (np. model PZ).
• Jak działa regulacja czułości sondy? Regulator (potencjometr) na obudowie pozwala ustawić próg przewodności cieczy, przy którym zadziała przekaźnik. Umożliwia to dopasowanie do różnych rodzajów płynów i uniknięcie fałszywych alarmów.
• Jaki tryb pracy ma styk – NO czy NC? Styk jest przełączny (1NO/NC). W stanie spoczynku (brak wykrycia cieczy) jeden zestyk jest zwarty (NC), a drugi rozwarty (NO). Po wykryciu płynu styki przełączają się. Pozwala to na realizację zarówno sygnalizacji alarmu (NO), jak i odcięcia obwodu (NC).
