Przekaźnik zalania z regulacją czułości sondy PZ-828 RC, montaz na szynie DIN, 1NO/NC 230V | PZ-828RC F&F

Opis i Kluczowe Cechy

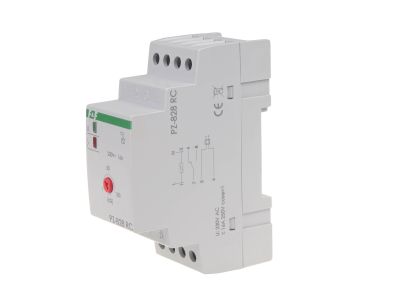

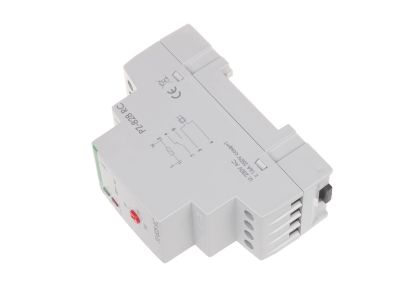

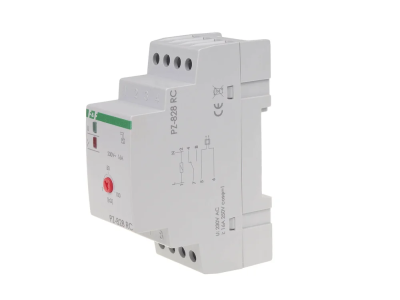

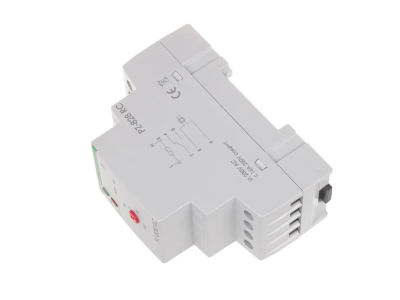

Przekaźnik zalania PZ-828 RC marki F&F to zaawansowane urządzenie jednostanowe zaprojektowane do precyzyjnego wykrywania obecności cieczy przewodzących prąd elektryczny. Kluczowym atutem tego modelu jest płynna regulacja czułości w szerokim zakresie od 1 do 100 kΩ, co pozwala na optymalne dostosowanie urządzenia do rodzaju wykrywanej cieczy oraz eliminację fałszywych alarmów wywołanych np. przez parę wodną lub osady. Urządzenie zostało wyposażone w potężny element wykonawczy w postaci przekaźnika o maksymalnym prądzie obciążenia wynoszącym aż 16 A, co umożliwia bezpośrednie sterowanie pompami, elektrozaworami lub systemami alarmowymi bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.

• Konfiguracja styków: Przełączny styk 1 × NO/NC zapewnia elastyczność w projektowaniu układów automatyki.
• Bezpieczeństwo: Zaciski sondy są galwanicznie separowane od sieci zasilającej za pomocą wbudowanego transformatora, co gwarantuje bezpieczeństwo użytkowania i ochronę przed porażeniem.
• Niskie napięcie pomiarowe: Wyjścia pomiarowe pracują pod bezpiecznym napięciem 6 V, co minimalizuje zjawisko elektrolizy na elektrodach sondy.
• Energooszczędność: Pobór mocy na poziomie zaledwie 1,1 W sprawia, że urządzenie jest ekonomiczne w ciągłej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w Unii Europejskiej. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej. Stopień ochrony IP20 predysponuje urządzenie do montażu w obudowach i rozdzielnicach modułowych, chroniąc przed przypadkowym dotykiem części pod napięciem. Separacja galwaniczna obwodów pomiarowych od sieci 230 V AC stanowi kluczowy element zgodności z normami bezpieczeństwa instalacji elektrycznych.

Zastosowanie

Przekaźnik PZ-828 RC znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie inteligentnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania piwnic, serwerowni oraz magazynów przed skutkami pęknięcia rur lub awarii systemów wodociągowych.
• Kontroli poziomu cieczy w zbiornikach retencyjnych i technologicznych.
• Automatycznego sterowania pracą pomp odwadniających w systemach drenażowych.
• Wykrywania wycieków w systemach klimatyzacji i chłodnictwa.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH-35), zajmując szerokość 2 modułów (35 mm). Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Przyłącze: Solidne zaciski śrubowe pozwalają na podłączenie przewodów o przekroju do 4,0 mm², co gwarantuje trwałe i pewne połączenie elektryczne.
• Moment dokręcania: Zalecany moment dokręcania śrub wynosi 0,5 Nm, co zapobiega uszkodzeniu zacisków przy zachowaniu optymalnego styku.

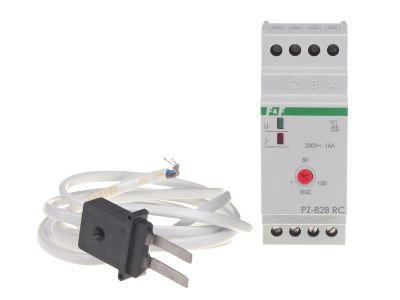

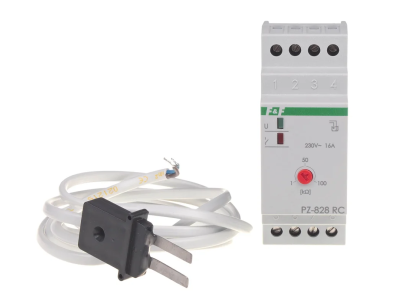

• Sonda: Urządzenie współpracuje z sondą typu 1 x PZ. Sondę należy zamontować na wysokości, na której ma nastąpić wykrycie cieczy.
• Warunki pracy: Przekaźnik może pracować w szerokim zakresie temperatur od -25°C do +50°C, co pozwala na jego montaż w nieogrzewanych rozdzielnicach zewnętrznych.

FAQ

Czy przekaźnik może współpracować z dowolną cieczą?
Urządzenie wykrywa ciecze przewodzące prąd elektryczny, takie jak woda wodociągowa, ścieki czy roztwory wodne. Nie nadaje się do wykrywania olejów, benzyn ani innych cieczy nieprzewodzących.

Jak ustawić odpowiednią czułość?
Regulacja odbywa się za pomocą potencjometru na panelu czołowym. Zaleca się ustawienie czułości w taki sposób, aby przekaźnik reagował na zanurzenie sondy, ale nie aktywował się pod wpływem wilgoci osiadającej na przewodach.

Czy urządzenie wymaga dodatkowego zasilacza do sondy?
Nie, przekaźnik posiada wbudowany transformator separujący, który generuje bezpieczne napięcie pomiarowe 6 V bezpośrednio z zasilania 230 V AC.
