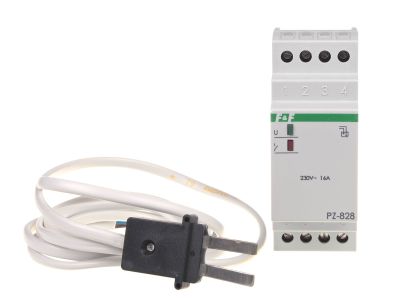

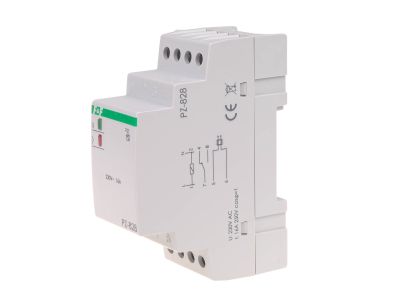

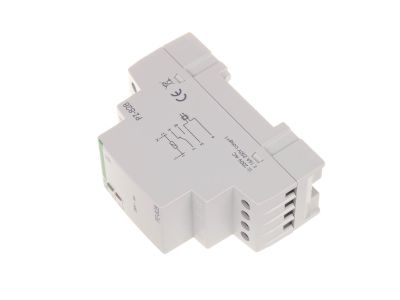

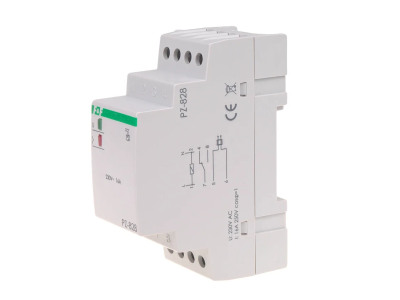

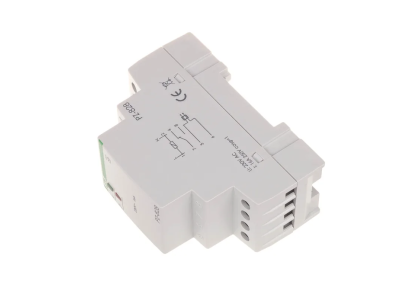

Przekaźnik zalania PZ-828 montaz na szynie DIN styk 1NO/NC 230V | PZ-828 F&F

Opis i Kluczowe Cechy

Przekaźnik zalania PZ-828 marki F&F to profesjonalne urządzenie jednostanowe zaprojektowane do precyzyjnego wykrywania obecności cieczy przewodzących prąd elektryczny na poziomie zamontowanej sondy. Urządzenie pracuje pod napięciem zasilania 230 V AC, co pozwala na bezpośrednią integrację z typowymi instalacjami budynkowymi i przemysłowymi. Kluczowym elementem wykonawczym jest przekaźnik o maksymalnym prądzie obciążenia wynoszącym aż 16 A, co umożliwia bezpośrednie sterowanie pompami, elektrozaworami lub systemami alarmowymi bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.

• Konfiguracja styków: Wyposażony w uniwersalny styk przełączny 1 × NO/NC, co pozwala na elastyczne projektowanie logiki sterowania (np. załączenie pompy lub odcięcie dopływu wody).
• Bezpieczeństwo: Zaciski sondy są odseparowane od sieci zasilającej za pomocą wbudowanego transformatora, a napięcie na wyjściach pomiarowych wynosi bezpieczne 6 V, co minimalizuje ryzyko porażenia i zwiększa trwałość sondy.
• Efektywność energetyczna: Pobór mocy na poziomie zaledwie 1,1 W sprawia, że urządzenie jest ekonomiczne w ciągłej eksploatacji.
• Konstrukcja: Obudowa o szerokości 2 modułów (35 mm) pozwala na estetyczny montaż w rozdzielnicach elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie posiada fabrycznie stałą nastawę czułości, co zapewnia powtarzalność działania i eliminuje błędy konfiguracyjne podczas uruchomienia systemu.

Zastosowanie

Przekaźnik PZ-828 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej, gdzie kluczowe jest zabezpieczenie mienia przed skutkami zalania. Idealnie sprawdza się w:

• Pompowniach i systemach drenażowych do monitorowania poziomu cieczy.
• Kotłowniach i łazienkach jako element systemu wczesnego ostrzegania o awarii instalacji wodnej.
• Magazynach i piwnicach narażonych na podtopienia.
• Zbiornikach technologicznych, gdzie wymagane jest wykrycie osiągnięcia konkretnego poziomu przez ciecz przewodzącą.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie TH-35 (DIN). Przyłącze elektryczne realizowane jest za pomocą solidnych zacisków śrubowych o przekroju do 4,0 mm², co pozwala na pewne osadzenie przewodów. Zalecany moment dokręcający wynosi 0,5 Nm, co zapewnia optymalny styk elektryczny bez ryzyka uszkodzenia zacisku. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do 50°C, co umożliwia jego instalację w nieogrzewanych rozdzielnicach zewnętrznych lub w trudnych warunkach przemysłowych. Sondę zalania typu PZ należy zamontować w miejscu najbardziej narażonym na pojawienie się cieczy.

FAQ

• Czy przekaźnik PZ-828 może współpracować z dowolną cieczą? Urządzenie wykrywa ciecze przewodzące prąd elektryczny, takie jak woda wodociągowa, ścieki czy roztwory wodne. Nie nadaje się do wykrywania olejów, benzyn czy wody destylowanej.

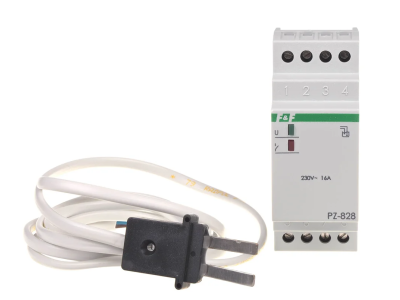

• Czy sonda jest dołączona do zestawu? Urządzenie współpracuje z sondą typu 1 x PZ. Należy upewnić się, że sonda jest poprawnie podłączona do separowanych zacisków pomiarowych.
• Czy urządzenie wymaga kalibracji? Nie, model PZ-828 posiada fabrycznie stałą nastawę czułości, co czyni go gotowym do pracy natychmiast po poprawnym podłączeniu zasilania i sondy.
