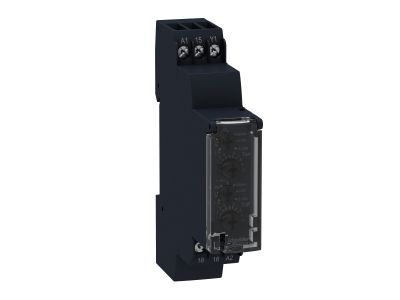

Przekaźnik zakres 1s-100h, 1OC, 24-240V AC | RE17RLMU Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy Schneider Electric z serii Zelio Time RE17R to zaawansowane rozwiązanie modułowe, zaprojektowane z myślą o precyzyjnym sterowaniu czasowym w układach automatyki przemysłowej i budynkowej. Urządzenie charakteryzuje się wyjątkowo kompaktową obudową o szerokości zaledwie 17,5 mm (odpowiadającej standardowemu modułowi 1-biegunowemu), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Wyposażony w jeden styk przełączny (SPDT - Single Pole Double Throw), przekaźnik umożliwia elastyczne zarządzanie obwodami wyjściowymi.

• Szeroki zakres nastaw: Możliwość regulacji czasu w przedziale od 0,1 sekundy do aż 100 godzin pozwala na dopasowanie urządzenia do niemal każdej aplikacji procesowej.
• Uniwersalne napięcie zasilania: Przekaźnik pracuje w szerokim zakresie napięć od 24V do 240V AC, co eliminuje konieczność posiadania wielu wariantów urządzeń na magazynie i zapewnia stabilność pracy nawet przy wahaniach parametrów sieci.
• Ochrona nastaw: Zintegrowana, przezroczysta i zamykana pokrywa chroni przed nieautoryzowaną zmianą parametrów przez osoby trzecie, co jest kluczowe dla zachowania ciągłości procesów technologicznych.
• Precyzyjne pokrętła: Intuicyjne elementy regulacyjne na przednim panelu pozwalają na szybkie i dokładne ustawienie pożądanego czasu oraz trybu pracy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest standardem dla marki Schneider Electric. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej (EMC). Dzięki wysokiej jakości komponentom, przekaźnik zapewnia długą żywotność mechaniczną i elektryczną, co potwierdzają certyfikaty dopuszczające go do użytku w wymagających środowiskach przemysłowych oraz instalacjach użyteczności publicznej.

Zastosowanie

Dzięki swojej wszechstronności, przekaźnik RE17RLMU znajduje zastosowanie w wielu sektorach:

• Automatyka budynkowa: Sterowanie oświetleniem w toaletach, klatkach schodowych oraz zarządzanie systemami wentylacji.
• Systemy bezpieczeństwa: Opóźnianie sygnałów w systemach alarmowych oraz kontrola dostępu.
• Infrastruktura transportowa: Sterowanie szlabanami parkingowymi oraz automatycznymi bramami i drzwiami przesuwnymi.
• Przemysł: Zarządzanie cyklami pracy maszyn, opóźnianie rozruchu silników oraz sterowanie pompami w układach technologicznych.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowej szyny DIN 35 mm. Aby zapewnić bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Pozycjonowanie: Urządzenie można montować w dowolnej pozycji na szynie DIN, co ułatwia organizację okablowania wewnątrz szafy sterowniczej.
• Podłączenie przewodów: Należy stosować przewody o odpowiednim przekroju, dbając o prawidłowy moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków.
• Zasilanie: Przed podłączeniem należy upewnić się, że napięcie zasilające mieści się w dopuszczalnym zakresie 24-240V AC.
• Konfiguracja: Nastawy czasu powinny być dokonywane przy odłączonym napięciu zasilania lub zgodnie z procedurą opisaną w dokumentacji technicznej, aby zapewnić precyzję zadziałania od pierwszego cyklu.

FAQ

1. Czy przekaźnik RE17RLMU wymaga zewnętrznego zasilacza DC?
Nie, urządzenie jest przystosowane do pracy z szerokim zakresem napięcia przemiennego (AC) od 24V do 240V, co pozwala na bezpośrednie podłączenie do większości standardowych sieci sterowniczych.

2. Jaka jest szerokość urządzenia w rozdzielnicy?
Przekaźnik ma szerokość 17,5 mm, co odpowiada jednemu modułowi w standardzie DIN, dzięki czemu idealnie mieści się w wąskich przestrzeniach obok wyłączników nadprądowych.

3. Czy można zablokować dostęp do pokręteł regulacyjnych?
Tak, przekaźnik posiada przezroczystą, plombowaną osłonę, która skutecznie zabezpiecza przed przypadkową lub celową zmianą nastaw czasu przez osoby nieuprawnione.
