Przekaźnik z przyciskiem test 2C/O 10A, 12V DC Zelio Relay | RUMC21JD Schneider Electric

Opis i Kluczowe Cechy

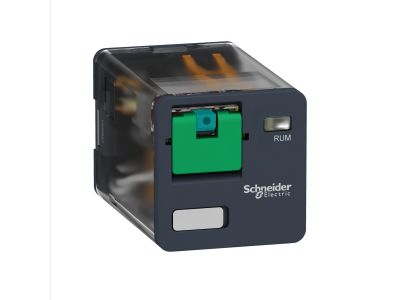

Przekaźnik wtykowy Zelio Relay RUMC21JD firmy Schneider Electric to uniwersalny element sterujący z cewką 12 V DC i dwoma stykami przełącznymi DPDT o obciążalności 10 A. Wyposażony w blokowany przycisk testowy oraz zaciski wtykowe, umożliwia łatwą instalację i bezpieczne sprawdzenie działania. Kompaktowa konstrukcja pomaga zredukować rozmiar obudowy, jednocześnie zwiększając niezawodność w aplikacjach przemysłowych.

• 2 styki przełączne (DPDT) o prądzie 10 A: Umożliwiają realizację wielu funkcji przełączania w jednym urządzeniu, zapewniając elastyczność sterowania i redukcję liczby elementów w szafie.
• Cewka sterująca 12 V DC: Napięcie stałe o niskiej wartości ułatwia integrację z układami automatyki i sterownikami PLC bez konieczności stosowania dodatkowych przetwornic.
• Blokowany przycisk testowy: Pozwala na ręczne sprawdzenie działania przekaźnika oraz zablokowanie styku w pozycji załączonej na potrzeby serwisu i diagnostyki.
• Zaciski wtykowe z cylindrycznymi szpilkami: Ułatwiają szybki montaż i wymianę bez użycia narzędzi, redukując czas instalacji i konserwacji.
• Kompaktowa obudowa: Oszczędza miejsce w rozdzielnicach i szafach sterowniczych, umożliwiając gęstsze upakowanie aparatury.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE, zgodnie z polityką jakości Schneider Electric. Przekaźnik został zaprojektowany zgodnie z wieloletnim doświadczeniem producenta w zakresie aparatury łączeniowej (od 1924 r.).

Zastosowanie

Przekaźnik RUMC21JD sprawdza się w aplikacjach wymagających niezawodnego przełączania sygnałów i obciążeń o prądzie do 10 A. Dzięki niskiemu napięciu cewki i kompaktowym wymiarom znajduje zastosowanie w automatyce przemysłowej i maszynowej.

• Sterowanie odbiornikami (sygnalizacja, małe silniki, zawory) w maszynach pakujących, tekstylnych, grzewczych i wentylacyjnych.
• Generowanie impulsów do styczników, przekaźników pomocniczych lub wejść sterowników PLC w szafach sterowniczych.
• Sygnalizacja stanów pracy i alarmów w układach automatyki budynkowej (HVAC, oświetlenie awaryjne).
• Separacja galwaniczna obwodów sterujących od obwodów wykonawczych w aplikacjach wymagających izolacji.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przekaźnik przeznaczony jest do wtykowego montażu w gnieździe (nie jest przewidziany do bezpośredniego montażu na szynie TH35 – wymaga dedykowanej podstawy). Przed podłączeniem należy sprawdzić zgodność napięcia cewki i obciążalności styków z projektem. Maksymalny przekrój przewodów oraz moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta dołączoną do gniazda.

FAQ

• Czy przekaźnik RUMC21JD ma podświetlenie? Nie, produkt nie jest wyposażony w żadne podświetlenie. Stan załączenia sygnalizuje mechaniczny wskaźnik (jeśli przewidziano w gnieździe) lub przycisk testowy.
• Jaki stopień ochrony ma ten przekaźnik? W danych producenta nie podano stopnia IP. Dla aparatury wtykowej montowanej we wnętrzu szaf sterowniczych typowe jest środowisko suche – zaleca się stosowanie w miejscach bez bezpośredniego kontaktu z cieczami i pyłem.
• Czy mogę użyć przekaźnika do przełączania obciążeń indukcyjnych (cewki styczników)? Tak, styki o prądzie 10 A AC/DC są odpowiednie do przełączania obciążeń indukcyjnych, jednak dla cewek o dużym prądzie rozruchowym warto zastosować zabezpieczenia przeciwprzepięciowe (np. diodę gasikową lub warystor) zgodnie z zaleceniami dla danego obciążenia.
