Przekaźnik z przyciskiem test 2C/O 10A, 120V AC Zelio Relay | RUMC21F7 Schneider Electric

Opis i Kluczowe Cechy

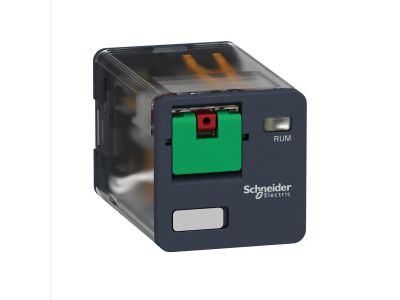

Przekaźnik wtykowy Zelio Relay RUMC21F7 firmy Schneider Electric to uniwersalny komponent do sterowania obwodami. Wyposażony w cewkę 120 V AC oraz dwa styki przełączne (2C/O) o obciążalności 10 A, zapewnia niezawodne przełączanie w maszynach przemysłowych i systemach automatyki. Kompaktowa obudowa z zaciskami wtykowymi oraz blokowanym przyciskiem testowym ułatwia instalację i serwis.

• Cewka 120 V AC: Bezpośrednie sterowanie napięciem sieciowym bez konieczności stosowania dodatkowych zasilaczy – uproszczenie okablowania i redukcja kosztów.
• 2 styki przełączne (DPDT) o prądzie 10 A: Umożliwiają równoczesne przełączanie dwóch niezależnych obwodów, co pozwala oszczędzać miejsce w szafie sterowniczej.
• Blokowany przycisk testowy: Umożliwia ręczne sprawdzenie działania styków bez podawania napięcia na cewkę – zwiększa bezpieczeństwo podczas konserwacji.
• Zaciski wtykowe (szpilki cylindryczne): Zapewniają szybki montaż i wymianę przekaźnika w podstawce – minimalizacja przestojów maszyny.
• Kompaktowa obudowa: Redukuje wymaganą przestrzeń montażową, co pozwala na gęstsze upakowanie aparatury w rozdzielnicy.

Zgodność z Normami

Przekaźnik RUMC21F7 został zaprojektowany zgodnie z międzynarodowymi standardami jakości i bezpieczeństwa. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Urządzenie przeznaczone jest do pracy w typowych warunkach przemysłowych w obrębie parametrów znamionowych.

Zastosowanie

Dzięki połączeniu niezawodności i kompaktowej budowy, przekaźnik Zelio Relay sprawdza się w wielu aplikacjach automatyki:

• Sterowanie pracą silników, grzałek, wentylatorów i innych odbiorników w maszynach pakujących, tekstylnych, grzewczych i wentylacyjnych.
• Generowanie impulsów sterujących dla styczników, przekaźników pomocniczych lub wejść PLC w szafach sterowniczych.
• Sygnalizacja stanów pracy – przełączanie obwodów sygnalizacyjnych (np. lampek kontrolnych) w układach alarmowych i monitoringu.
• Separacja galwaniczna obwodów sterujących od wykonawczych w aplikacjach wymagających wysokiej izolacji.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik wtykowy należy umieścić w dedykowanej podstawce (gnieździe) zgodnej z wyprofilowaniem szpilek. Zaciski przewodów dokręcać momentem podanym w dokumentacji producenta, a przekrój przewodów dobrać do prądu obciążenia (max. 10 A). Nie przekraczać parametrów znamionowych cewki i styków.

FAQ

• Jak działa blokowany przycisk testowy? Przycisk umożliwia ręczne załączenie styków bez zasilania cewki – po wciśnięciu styki zwierają się, a blokada utrzymuje je w tej pozycji. Pozwala to sprawdzić ciągłość obwodu i działanie układu bez ryzyka porażenia.
• Jakie napięcie cewki ma ten przekaźnik? Cewka przystosowana jest do napięcia 120 V AC (50/60 Hz). Nie wolno podłączać napięcia stałego ani wyższego niż znamionowe.
• Ile styków i w jakiej konfiguracji? Przekaźnik posiada 2 styki przełączne (2C/O), co odpowiada układowi DPDT – każdy styk ma wspólny, normalnie otwarty (NO) i normalnie zamknięty (NC) zacisk.
