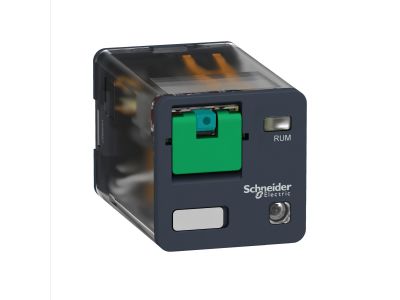

Przekaźnik z przyciskiem LED 2C/O 10A, 24V DC Zelio Relay | RUMC22BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik wtykowy Zelio Relay RUMC22BD firmy Schneider Electric to uniwersalny przekaźnik z dwoma stykami przełącznymi (2C/O) o obciążalności 10 A i cewką sterującą 24 V DC. Dzięki kompaktowej konstrukcji, blokowanemu przyciskowi testowemu oraz diodzie LED sygnalizującej stan zasilania, zapewnia niezawodne przełączanie w aplikacjach przemysłowych i automatyce budynkowej. Zaciski wtykowe z szpilkami cylindrycznymi umożliwiają szybki montaż i konserwację.

• 2 styki przełączne (2C/O) o obciążalności 10 A: umożliwiają sterowanie dwoma niezależnymi obwodami z pełną funkcją przełączania – zwiększa elastyczność okablowania w maszynach i szafach sterowniczych.
• Cewka sterująca 24 V DC: niskie napięcie bezpieczne dla operatora, kompatybilne z zasilaczami DC i sygnałami z układów PLC – ułatwia integrację z systemami automatyki.
• Blokowany przycisk testowy: umożliwia ręczne załączenie i zablokowanie styków w pozycji załączonej bez podawania napięcia na cewkę – przyspiesza testowanie i serwisowanie instalacji.
• Dioda LED sygnalizująca stan zasilania: natychmiastowa wizualna informacja o obecności napięcia na cewce – skraca czas diagnostyki i zwiększa bezpieczeństwo użytkowania.
• Zaciski wtykowe z szpilkami cylindrycznymi: szybki montaż i demontaż na podstawce bez użycia narzędzi – ułatwia wymianę przekaźnika i obniża koszty utrzymania.

Zgodność z Normami

Przekaźnik Zelio Relay RUMC22BD został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami unijnymi. Przeznaczony do pracy w standardowych warunkach przemysłowych (typowy stopień ochrony IP20 przy montażu w rozdzielnicy).

Zastosowanie

Uniwersalny przekaźnik wtykowy sprawdza się w szerokim zakresie aplikacji przemysłowych i budynkowych, gdzie wymagana jest niezawodna separacja galwaniczna oraz przełączanie sygnałów i obciążeń.

• Sterowanie silnikami, zaworami, oświetleniem i układami grzewczymi w maszynach pakujących, tekstylnych oraz w systemach HVAC.
• Przekazywanie sygnałów między sterownikami PLC a odbiornikami – interfejs 24 V DC dla obwodów sterowniczych.
• Realizacja funkcji blokad, sygnalizacji i opóźnień w szafach sterowniczych oraz w automatyce budynkowej (np. bramy, rolety, systemy wentylacji).
• Zastosowanie w aplikacjach wymagających ręcznego testowania i blokowania styków – ułatwia uruchamianie i konserwację.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik montuje się na odpowiedniej podstawce gniazdowej (np. z zaciskami śrubowymi) – dla uzyskania prawidłowego połączenia należy postępować zgodnie z dokumentacją producenta. Momenty dokręcania śrub oraz przekrój przewodów dopasuj do wartości znamionowych prądu. Podstawkę można mocować na szynie TH35 (DIN) lub za pomocą wkrętów.

FAQ

• Czy przekaźnik posiada podświetlenie? Tak, wbudowana dioda LED sygnalizuje obecność napięcia na cewce – świeci się przy podaniu zasilania 24 V DC. Nie jest to podświetlenie przycisku, lecz wskaźnik stanu.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Producent nie podaje konkretnego stopnia IP dla samego przekaźnika. W standardowych warunkach pracy w rozdzielnicy aparatura tego typu osiąga ochronę IP20. W przypadku montażu w środowisku zapylonym lub wilgotnym należy zastosować odpowiednią obudowę zewnętrzną.
• Jak działa przycisk testowy – czy styki pozostają załączone po puszczeniu? Przycisk może być zablokowany w pozycji załączonej. Po wciśnięciu i przekręceniu (lub przesunięciu) blokady styki pozostają zwarte nawet po zwolnieniu przycisku. Odblokowanie następuje przez ponowne przekręcenie. W normalnym trybie (bez blokady) przycisk działa chwilowo.
