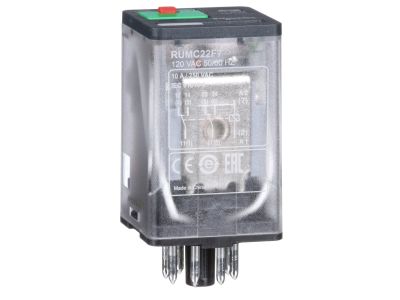

Przekaźnik z przyciskiem LED 2C/O 10A, 120V AC Zelio Relay | RUMC22F7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik wtykowy Zelio Relay RUMC22F7 marki Schneider Electric to uniwersalne rozwiązanie do sterowania w maszynach przemysłowych i systemach automatyki. Wyposażony w 2 styki przełączne (DPDT) o obciążalności prądowej 10 A oraz cewkę sterującą 120 V AC, zapewnia niezawodne przełączanie w aplikacjach wymagających wielu funkcji. Zintegrowana dioda LED sygnalizuje stan zasilania, a blokowany przycisk testowy umożliwia łatwą weryfikację działania bez ryzyka przypadkowego załączenia.

• 2 styki przełączne (2C/O – DPDT): umożliwiają jednoczesne sterowanie dwoma niezależnymi obwodami, co zwiększa elastyczność instalacji i pozwala ograniczyć liczbę elementów w rozdzielnicy.
• Prąd znamionowy 10 A: gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie cewki 120 V AC: dedykowane do standardowych instalacji niskiego napięcia przemysłowego, zapewnia pewne i stabilne załączanie.
• Blokowany przycisk testowy: pozwala na ręczne sprawdzenie działania przekaźnika bez ryzyka przypadkowego wyzwolenia – zwiększa bezpieczeństwo podczas serwisu.
• Dioda LED sygnalizująca stan zasilania: ułatwia szybką diagnostykę – wizualna kontrola obecności napięcia na cewce bez użycia miernika.
• Konstrukcja wtykowa (szpilki cylindryczne): upraszcza montaż i wymianę, skracając czas konserwacji oraz minimalizując ryzyko błędów podłączenia.

Zgodność z Normami

Przekaźnik Zelio Relay RUMC22F7 został zaprojektowany zgodnie z europejskimi standardami dla aparatury sterowniczej i posiada oznaczenie CE. Producent gwarantuje zgodność z wymaganiami dla przekaźników interfejsowych stosowanych w maszynach przemysłowych i systemach automatyki.

Zastosowanie

Dzięki kompaktowym wymiarom i elastycznej konfiguracji styków przekaźnik RUMC22F7 znajduje zastosowanie w szerokim zakresie aplikacji sterowania i sygnalizacji.

• Sterowanie odbiornikami w maszynach pakujących, tekstylnych, grzewczych i wentylacyjnych – w tym silnikami, zaworami, grzałkami.
• Pośrednie sterowanie stycznikami i przekaźnikami mocy w szafach sterowniczych – jako interfejs między PLC a obciążeniem.
• Sygnalizacja stanów pracy za pomocą diody LED oraz przekazywanie impulsów do układów sterowania.
• Zastosowania w małych i średnich systemach automatyki budynkowej (np. sterowanie oświetleniem, roletami) oraz w rozdzielnicach pomocniczych.

Wskazówki Montażowe

Przekaźnik montowany jest w dedykowanej podstawce lub gnieździe wtykowym (nie wchodzi w skład dostawy). Wszelkie prace instalacyjne i serwisowe powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnym odłączeniu napięcia zasilania. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania zacisków – zgodnie z dokumentacją producenta podstawki.

FAQ

• Jak działa dioda LED w tym przekaźniku? Dioda LED świeci się, gdy na cewkę podane jest napięcie zasilania (120 V AC). Sygnalizuje obecność napięcia sterującego – ułatwia diagnozę bez konieczności używania miernika.
• Czy przycisk testowy może być zablokowany na stałe? Tak, przycisk testowy posiada funkcję blokady w pozycji wciśniętej. Pozwala to na bezpieczne sprawdzenie działania styków bez potrzeby ciągłego przytrzymywania przycisku – blokada zwalniana jest poprzez ponowne naciśnięcie.
• Jaki jest tryb pracy styków? Styki są przełączne (2C/O – DPDT), co oznacza, że każdy zestaw zawiera jeden styk NO (normalnie otwarty) i jeden NC (normalnie zamknięty). W stanie spoczynku (cewka niezasilona) styki NC są zwarte, a NO rozwarte. Po załączeniu cewki następuje przełączenie – styki NO zwierają się, NC rozwierają.
