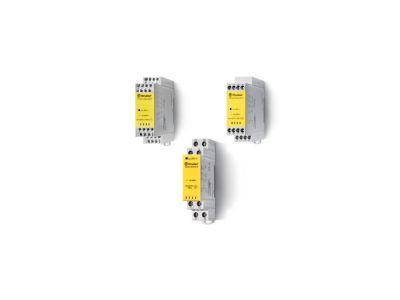

Przekaźnik z mechanicznie sprzężonymi zestykami serii 7S: 3 Z + 1 R 6 A 24 V DC | 7S.34.9.024.4310 Finder

Opis i Kluczowe Cechy

Przekaźnik serii 7S marki FINDER o numerze katalogowym 7S.34.9.024.4310 to zaawansowany modułowy komponent automatyki, zaprojektowany z myślą o najwyższych standardach bezpieczeństwa w systemach sterowania. Urządzenie charakteryzuje się obecnością mechanicznie sprzężonych zestyków (tzw. wymuszone prowadzenie zestyków), co gwarantuje, że w przypadku zespawania jednego ze styków, pozostałe nie zmienią swojego położenia, umożliwiając niezawodną diagnostykę usterki. Konfiguracja styków obejmuje 3 zestyki zwierne (3Z) oraz 1 zestyk rozwierny (1R), co pozwala na jednoczesne sterowanie obciążeniem i monitorowanie stanu przekaźnika.

• Prąd znamionowy: Obciążalność styków wynosi 6 A, co zapewnia stabilną pracę w większości obwodów pomocniczych i sterowniczych.
• Zasilanie DC: Cewka przekaźnika pracuje na napięciu 24 V DC, oferując rozszerzony zakres pracy od 0,7 do 1,25 napięcia znamionowego (UN), co jest kluczowe w systemach o zmiennej stabilności zasilania.
• Sygnalizacja: Wbudowany wskaźnik LED pozwala na błyskawiczną weryfikację stanu pracy urządzenia bez konieczności użycia przyrządów pomiarowych.
• Kompaktowa budowa: Szerokość modułu wynosząca zaledwie 22,5 mm pozwala na znaczną oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych norm przemysłowych i kolejowych, co potwierdza jego niezawodność w trudnych warunkach eksploatacyjnych:

• EN 61810-3 (Klasa A): Zgodność z tą normą (dawniej EN 50205) potwierdza najwyższą klasę bezpieczeństwa dla przekaźników z wymuszonym prowadzeniem zestyków.
• EN 13849-1: Wspiera realizację funkcji bezpieczeństwa w maszynach i zakładach mechanicznych, podnosząc poziom niezawodności systemów sterowania (PL).
• EN 61373 oraz EN 50155: Urządzenie spełnia wymagania dotyczące odporności na wstrząsy, wibracje oraz parametry klimatyczne, co kwalifikuje je do zastosowań w taborze kolejowym.

Zastosowanie

Przekaźnik FINDER serii 7S znajduje zastosowanie wszędzie tam, gdzie bezpieczeństwo personelu i maszyn jest priorytetem. Jest idealnym rozwiązaniem dla:

• Obwodów bezpieczeństwa (Safety Circuits) w przemyśle maszynowym.
• Systemów sterowania windami i dźwigami.
• Automatyki kolejowej i transportowej, dzięki wysokiej odporności na wibracje.
• Układów monitorowania barier świetlnych, wyłączników awaryjnych (E-Stop) oraz rygli drzwiowych.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i przystosowany do standardów profesjonalnych rozdzielnic:

• Montaż na szynie: Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm zgodnie z normą EN 60715.
• Zaciski śrubowe: Solidne zaciski śrubowe zapewniają trwałe połączenie elektryczne, odporne na poluzowanie pod wpływem drgań.
• Pozycja pracy: Urządzenie może pracować w dowolnej pozycji, jednak zaleca się zachowanie odpowiednich odstępów wentylacyjnych w przypadku gęstego upakowania komponentów generujących ciepło.

FAQ

1. Co oznacza termin "mechanicznie sprzężone zestyki"?
Jest to konstrukcja, w której wszystkie zestyki są połączone mechanicznie w taki sposób, że zestyki zwierne i rozwierne nigdy nie mogą być zamknięte jednocześnie. Jeśli jeden zestyk ulegnie zespawaniu, mechanizm blokuje pozostałe, co pozwala systemowi bezpieczeństwa wykryć awarię.

2. Czy przekaźnik 7S.34.9.024.4310 nadaje się do pracy w pojazdach szynowych?
Tak, dzięki zgodności z normami EN 50155 oraz EN 61373, przekaźnik ten jest certyfikowany do pracy w trudnych warunkach klimatycznych i mechanicznych występujących w kolejnictwie.

3. Jaki jest zakres napięcia sterującego dla wersji 24V DC?
Dzięki rozszerzonemu zakresowi pracy, przekaźnik poprawnie reaguje na napięcie w przedziale od 16,8 V DC do 30 V DC (0,7…1,25 UN).
