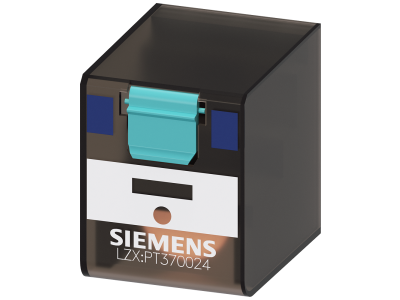

Przekaźnik wtykowy PT, styki 3CO, 24VDC, 10A, szer. 22,5mm, dla podstawy wtykowej LZS | LZX:PT370024 Siemens

Alternatywny kod produktu: LZX:PT370024

Opis i Kluczowe Cechy

Przekaźnik wtykowy PT o symbolu LZX:PT370024 to komponent przeznaczony do współpracy z podstawą wtykową LZS. Wyposażony w trzy zestawy styków przełącznych (3CO), przekaźnik umożliwia realizację rozbudowanych układów sterowania przy napięciu cewki 24 VDC i prądzie styków 10 A. Szerokość modułu 22,5 mm pozwala na oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Styki 3CO (trzy pary przełączające): umożliwiają jednoczesne sterowanie trzema niezależnymi obwodami, co upraszcza okablowanie i zwiększa funkcjonalność układu.
• Prąd znamionowy styków 10 A: gwarantuje bezpieczne przełączanie odbiorników o znacznym obciążeniu bez ryzyka przegrzania lub uszkodzenia styków.
• Napięcie cewki 24 VDC: zapewnia zgodność z typowymi niskonapięciowymi systemami sterowania (PLC, sterowniki), podnosząc poziom bezpieczeństwa i kompatybilności.
• Szerokość 22,5 mm: kompaktowa obudowa umożliwia gęste upakowanie aparatury na szynie TH35, oszczędzając miejsce w szafie sterowniczej.
• Dedykowana podstawa wtykowa LZS: pozwala na szybki montaż i wymianę przekaźnika bez konieczności demontażu przewodów, co skraca czas konserwacji i serwisu.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Dokładne numery norm (np. IEC/EN 60947-5-1) należy zweryfikować w pełnej karcie katalogowej producenta.

Zastosowanie

Przekaźnik wtykowy PT 3CO znajduje zastosowanie w układach sterowania i automatyki przemysłowej oraz budynkowej. Dzięki trzem stykom przełącznym i napięciu cewki 24 VDC idealnie sprawdza się w następujących scenariuszach:

• Sterowanie pracą silników, zaworów i napędów za pośrednictwem styczników i przekaźników mocy.
• Przekazywanie sygnałów impulsowych z PLC lub sterowników do odbiorników wykonawczych.
• Sygnalizacja stanów pracy (np. załącz/wyłącz) w tablicach synoptycznych i panelach operatorskich.
• Realizacja prostych układów automatyki budynkowej, takich jak sterowanie oświetleniem, roletami czy wentylacją.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik instaluje się na szynie montażowej TH35 (DIN) za pomocą dedykowanej podstawy wtykowej LZS. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną podstawy i obowiązującymi przepisami (np. PN-IEC). W przypadku styków obciążanych prądem 10 A stosuj przewody o odpowiedniej średnicy, aby uniknąć przegrzania połączeń.

FAQ

• Czy przekaźnik posiada wbudowane podświetlenie diodą LED? W dostępnych danych nie ma informacji o fabrycznym wyposażeniu w diodę sygnalizacyjną. W razie potrzeby można zastosować zewnętrzny moduł sygnalizacyjny lub sprawdzić w karcie katalogowej wersję z opcjonalnym LED.
• Jaki jest stopień ochrony (IP) przekaźnika? Producent nie podał konkretnej wartości IP w nazwie produktu. Typowo przekaźniki wtykowe przeznaczone do montażu wewnątrz rozdzielnic osiągają stopień ochrony IP20. Aby potwierdzić dokładną wartość, zalecamy zapoznanie się z pełną specyfikacją techniczną.
• Czy przekaźnik działa w trybie monostabilnym czy bistabilnym? Standardowa konstrukcja przekaźników elektromagnetycznych typu PT zakłada pracę monostabilną – po zaniku napięcia na cewce styki wracają do pozycji spoczynkowej. Brak jest danych o możliwości bistabilnej.
