Przekaźnik wtykowy osobny REL-MR- 24DC/21 | 2961105 Phoenix Contact

Opis i Kluczowe Cechy

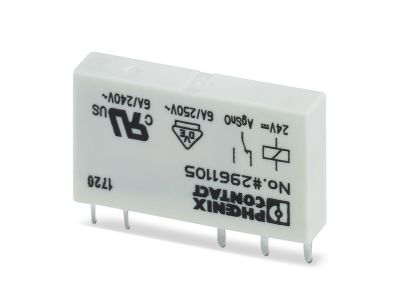

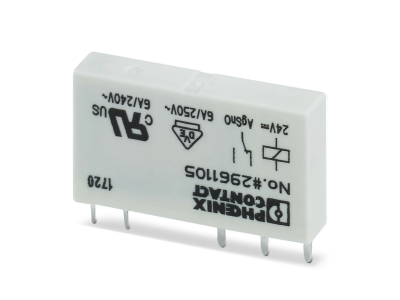

Przekaźnik wtykowy REL-MR- 24DC/21 o numerze katalogowym 2961105 to wysokiej klasy komponent automatyki przemysłowej od renomowanego producenta Phoenix Contact. Jest to miniaturowy przekaźnik mocy zaprojektowany z myślą o maksymalnej niezawodności w systemach sterowania. Urządzenie zostało wyposażone w jeden zestyk przełączny (1 PDT), który umożliwia elastyczne zarządzanie obwodami wykonawczymi. Napięcie wejściowe sterujące wynosi 24 V DC, co jest standardem w większości szaf sterowniczych i systemów PLC. Dzięki konstrukcji wtykowej, wymiana elementu w przypadku konserwacji jest błyskawiczna i nie wymaga ingerencji w okablowanie stałe, co znacząco redukuje przestoje technologiczne.

• Zestyk mocy: Wysokiej jakości materiał styku gwarantuje długą żywotność elektryczną nawet przy częstym przełączaniu obciążeń.
• Kompaktowa budowa: Miniaturowe wymiary pozwalają na oszczędność miejsca na szynie DIN wewnątrz rozdzielnicy.
• Napięcie cewki 24 V DC: Optymalne dopasowanie do systemów automatyki budynkowej i przemysłowej.
• System wtykowy: Kompatybilność z gniazdami przekaźnikowymi Phoenix Contact umożliwia szybki montaż serwisowy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, które są wymagane w nowoczesnym przemyśle. Przekaźnik spełnia wymagania dotyczące izolacji galwanicznej pomiędzy obwodem sterowania a obwodem wykonawczym, co zapewnia ochronę sterowników PLC przed przepięciami. Zastosowane materiały są zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji szkodliwych dla środowiska. Stopień ochrony i parametry izolacji są dostosowane do pracy w trudnych warunkach przemysłowych, zapewniając stabilność parametrów w szerokim zakresie temperatur.

Zastosowanie

Przekaźnik REL-MR- 24DC/21 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych. Jest idealnym rozwiązaniem do separacji sygnałów pomiędzy sterownikiem a elementami wykonawczymi, takimi jak elektrozawory, styczniki czy sygnalizatory. Dzięki swojej niezawodności jest chętnie wybierany przez integratorów systemów automatyki do pracy w:

• Układach sterowania maszyn i linii produkcyjnych.
• Systemach inteligentnego budynku (BMS) do sterowania oświetleniem i roletami.
• Szafach rozdzielczych niskiego napięcia jako element pośredniczący.
• Układach zabezpieczeń i sygnalizacji stanów alarmowych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia bezawaryjnej pracy urządzenia. Przekaźnik należy umieścić w dedykowanym gnieździe (podstawce) montowanym na szynie DIN. Podczas instalacji należy zwrócić uwagę na:

• Orientację: Przekaźnik posiada system kodowania uniemożliwiający błędne wpięcie w gniazdo.
• Czystość styków: Przed wpięciem należy upewnić się, że piny przekaźnika oraz gniazda są wolne od zanieczyszczeń.
• Zabezpieczenie: Zaleca się stosowanie obejm wyrzutnikowych, które dodatkowo stabilizują przekaźnik w gnieździe i ułatwiają jego demontaż.
• Parametry zasilania: Należy bezwzględnie przestrzegać polaryzacji oraz wartości napięcia znamionowego 24 V DC, aby uniknąć uszkodzenia cewki.

FAQ

1. Czy przekaźnik posiada wskaźnik LED?
Sam moduł przekaźnika REL-MR nie posiada wbudowanej diody LED. Sygnalizacja optyczna jest zazwyczaj realizowana przez gniazdo (podstawkę), w której przekaźnik jest montowany.

2. Czy można go stosować z napięciem AC?
Ten konkretny model (2961105) jest przeznaczony wyłącznie do sterowania napięciem stałym 24 V DC. Do napięć przemiennych należy wybrać odpowiedni wariant dedykowany dla AC.

3. Czy zestyk przełączny jest bezpotencjałowy?
Tak, zestyk przełączny jest odizolowany od obwodu cewki, co pozwala na przełączanie sygnałów o innym potencjale niż napięcie sterujące.
