Przekaźnik wtykowy miniaturowy Zelio RXM 4 styki przełączaneniski poziom 24 V DC dioda LED | RXM4GB2BD Schneider Electric

Opis i Kluczowe Cechy

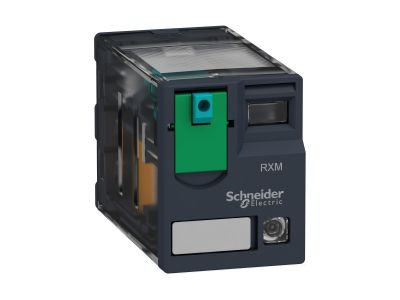

Przekaźnik wtykowy miniaturowy Zelio RXM (symbol RXM4GB2BD) firmy Schneider Electric to urządzenie z cewką sterującą 24 V DC i czterema stykami przełącznymi o obciążalności prądowej 3 A. Wyposażony w blokowany przycisk testowy oraz wskaźnik LED, umożliwia szybką kontrolę i diagnostykę w systemach automatyki przemysłowej.

• Cewka 24 V DC: niskie napięcie bezpieczne, kompatybilne z układami sterowania PLC i sterownikami, minimalizuje ryzyko porażenia podczas konserwacji.
• 4 styki przełączne (SPDT): każda para zapewnia możliwość przełączania obwodów NO/NC, dając elastyczność w realizacji funkcji logicznych i izolacji galwanicznej.
• Prąd znamionowy 3 A: gwarantuje niezawodne przełączanie sygnałów sterujących oraz niewielkich obciążeń, bez ryzyka przegrzania styków.
• Wskaźnik LED: wizualna sygnalizacja załączenia cewki – ułatwia szybką diagnostykę i lokalizację usterek w szafach sterowniczych.
• Blokowany przycisk testowy: umożliwia ręczne sprawdzenie działania styków bez podawania napięcia na cewkę, przydatny podczas uruchamiania i serwisu.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z dyrektywami niskonapięciową i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Przekaźnik RXM4GB2BD znajduje zastosowanie w sterownikach PLC, panelach automatyki, maszynach przemysłowych, systemach HVAC, oświetleniu oraz urządzeniach medycznych. Jego uniwersalność i kompaktowa budowa ułatwiają integrację w istniejących układach.

• Sterowanie sygnałami w układach PLC i przekaźnikowych, gdzie wymagana jest izolacja galwaniczna.
• Przełączanie obwodów sterujących w maszynach pakujących, tekstylnych i systemach wentylacji.
• Realizacja funkcji opóźnień czasowych, blokad i sygnalizacji w rozproszonych systemach automatyki budynkowej.
• Sygnalizacja stanów oraz izolacja sterownika od zasilaczy i napędów silników.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 w suchych pomieszczeniach, wewnątrz obudowy chroniącej przed kurzem i wilgocią. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu obciążenia, a moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik posiada wbudowaną diodę LED? Tak, dioda LED na obudowie sygnalizuje stan cewki – świeci się, gdy jest ona zasilana napięciem 24 V DC.
• Czy przycisk testowy można zablokować? Tak, przycisk testowy ma funkcję blokady – można go wcisnąć i obrócić, aby utrzymać styki w pozycji załączonej bez trzymania.
• Jaki stopień ochrony ma przekaźnik? Producent nie deklaruje konkretnego stopnia IP. Urządzenie należy montować w rozdzielnicach lub szafach sterowniczych o odpowiedniej szczelności chroniących przed wilgocią i zabrudzeniami.
