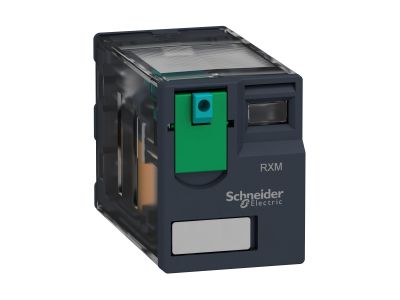

Przekaźnik wtykowy miniaturowy Zelio RXM 4 styki przełączane 24VDC | RXM4AB1BD Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik wtykowy miniaturowy z serii Zelio RXM o numerze katalogowym RXM4AB1BD to zaawansowane rozwiązanie od Schneider Electric, lidera w dziedzinie automatyki przemysłowej. Urządzenie zostało zaprojektowane z myślą o maksymalnej niezawodności przy jednoczesnej optymalizacji przestrzeni w szafach sterowniczych. Wyposażone jest w cewkę sterującą na napięcie stałe 24 V DC, co czyni je idealnym komponentem do współpracy ze sterownikami PLC oraz nowoczesnymi systemami zasilania prądem stałym.

• Konfiguracja styków: Przekaźnik posiada 4 styki przełączne typu 4PDT (czterobiegunowy wyrzut), co pozwala na jednoczesne sterowanie wieloma niezależnymi obwodami.
• Prąd znamionowy: Obciążalność styków wynosi 6 amperów, co zapewnia bezpieczne przełączanie sygnałów sterujących oraz odbiorników o średniej mocy.
• Diagnostyka i kontrola: Urządzenie wyposażone jest w mechaniczny wskaźnik stanu, który pozwala na szybką weryfikację pracy bez konieczności użycia przyrządów pomiarowych. Dodatkowo, blokowany przycisk testowy umożliwia ręczne wymuszenie zadziałania styków podczas prac serwisowych lub uruchomieniowych.
• Kompaktowa konstrukcja: Miniaturowa obudowa pozwala na gęsty montaż w panelach sterowania, co jest kluczowe w nowoczesnych, zredukowanych gabarytowo maszynach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Schneider Electric kładzie nacisk na wysoką jakość wykonania, co przekłada się na długą żywotność mechaniczną i elektryczną styków. Przekaźnik spełnia standardy wymagane dla aparatury niskiego napięcia, co potwierdza jego przydatność w sektorze budowlanym, medycznym oraz ciężkim przemyśle maszynowym.

Zastosowanie

Dzięki swojej wszechstronności, przekaźnik RXM4AB1BD znajduje zastosowanie w szerokim spektrum aplikacji:

• Automatyka przemysłowa: Sterowanie silnikami, systemy pakujące oraz maszyny tekstylne.
• Infrastruktura budynkowa: Systemy HVAC (ogrzewanie, wentylacja, klimatyzacja) oraz zaawansowane sterowanie oświetleniem.
• Zasilanie i dystrybucja: Panele sterowania zasilaczami oraz systemy zabezpieczeń.
• Specjalistyczne wyposażenie: Urządzenia medyczne wymagające precyzyjnego i pewnego przełączania sygnałów.

Wskazówki Montażowe

Montaż przekaźnika jest intuicyjny i pozwala na znaczną oszczędność czasu pracy instalatora. Urządzenie jest przeznaczone do montażu w dedykowanych gniazdach wtykowych, które mogą być osadzone na standardowej szynie DIN 35 mm. Zastosowanie opcjonalnej zworki magistrali pozwala na skrócenie czasu okablowania nawet o 65%, eliminując konieczność mostkowania poszczególnych zacisków przewodami. Podczas podłączania należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych w gnieździe, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku.

FAQ

• Czy przycisk testowy można zablokować? Tak, przekaźnik posiada blokowany przycisk testowy, co ułatwia diagnostykę długotrwałą bez konieczności ciągłego trzymania przycisku przez serwisanta.
• Jakie jest napięcie sterujące tego modelu? Ten konkretny model (RXM4AB1BD) jest przeznaczony do pracy z napięciem sterującym 24 V DC (prąd stały).
• Czy przekaźnik posiada wskaźnik zadziałania? Tak, urządzenie jest wyposażone w czytelny wskaźnik mechaniczny informujący o aktualnym stanie styków.
• Czy produkt jest łatwy w wymianie? Tak, konstrukcja wtykowa pozwala na błyskawiczną wymianę modułu bez konieczności demontażu okablowania z gniazda.
