Przekaźnik wtykowy miniaturowy Zelio RXM 4 styki przełączane 12VDC dioda LED | RXM4AB2JD Schneider Electric

Opis i Kluczowe Cechy

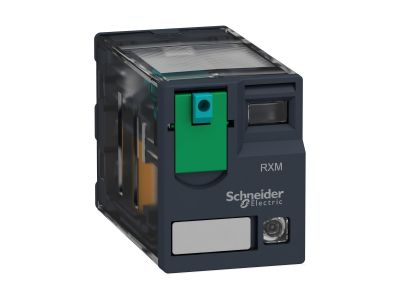

Przekaźnik wtykowy miniaturowy Zelio RXM firmy Schneider Electric (symbol RXM4AB2JD) to czterobiegunowy przekaźnik interfejsowy z czterema stykami przełącznymi (4PDT). Wyposażony w cewkę 12 VDC, diodę LED sygnalizującą stan załączenia oraz blokowany przycisk testowy. Dzięki zwartej budowie oszczędza miejsce w szafie sterowniczej, a prąd znamionowy styków 6 A pozwala na bezpieczne przełączanie obciążeń w maszynach przemysłowych i systemach automatyki.

• 4 styki przełączne (4PDT): Umożliwiają realizację złożonych układów sterowania – wiele obwodów przełączanych jednym sygnałem, co redukuje liczbę potrzebnych elementów.
• Prąd znamionowy styków 6 A: Zapewnia wystarczający zapas do sterowania przekaźnikami pomocniczymi, stycznikami, zaworami czy sygnalizacją bez ryzyka przegrzania.
• Cewka 12 VDC z diodą LED: Niskonapięciowe sterowanie stałoprądowe, a wbudowana dioda informuje o stanie cewki – ułatwia diagnostykę i serwis.
• Blokowany przycisk testowy: Pozwala ręcznie załączyć przekaźnik (nawet bez napięcia na cewce) podczas testów i rozruchu, a blokada zapewnia bezpieczne utrzymanie stanu.
• Konstrukcja wtykowa: Łatwy montaż i demontaż w gnieździe – skraca czas instalacji i wymiany bez użycia narzędzi.

Zgodność z Normami

Przekaźnik RXM4AB2JD został zaprojektowany zgodnie z wymogami międzynarodowych norm oraz posiada oznaczenie CE. Spełnia standardy jakości i bezpieczeństwa obowiązujące w automatyce przemysłowej. Szczegółowe dane dotyczące norm (np. IEC/EN) znajdują się w karcie katalogowej producenta.

Zastosowanie

Miniaturowy przekaźnik wtykowy sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne przełączanie sygnałów i niewielkich obciążeń w kompaktowej obudowie. Stosowany zarówno w rozdzielnicach, jak i w systemach sterowania maszyn.

• Sterowanie odbiornikami w szafach automatyki – np. załączanie styczników, przekaźników mocy, lamp sygnalizacyjnych.
• Interfejs pomiędzy PLC/czujnikami a obwodami wykonawczymi – separacja galwaniczna i dopasowanie poziomów napięć.
• Systemy HVAC, maszyny pakujące, przemysł tekstylny – kompaktowy montaż na gnieździe w ograniczonej przestrzeni.
• Sterowanie oświetleniem, zasilacze awaryjne i wyposażenie budowlane – 4 styki przełączne dają elastyczność w realizacji układów.

Wskazówki Montażowe

Montaż i demontaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Przekaźnik przeznaczony jest do montażu w gnieździe (np. z serii RXM) na szynie DIN lub płycie montażowej – należy postępować zgodnie z dokumentacją producenta. Przekrój przewodów dobierać do prądu obciążenia, a moment dokręcania zacisków (jeśli dotyczy) według specyfikacji gniazda. Przed włożeniem przekaźnika upewnić się, że cewka jest przystosowana do napięcia 12 VDC.

FAQ

• Czy dioda LED w przekaźniku działa stale? Dioda LED świeci, gdy na cewkę podane jest napięcie znamionowe 12 VDC. Pozwala szybko sprawdzić, czy przekaźnik jest załączony, co ułatwia diagnostykę.
• Jaki stopień ochrony ma ten przekaźnik? Producent nie podaje konkretnego IP w danych katalogowych. Standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20. W przypadku pracy w trudnych warunkach (pył, wilgoć) należy zastosować dodatkową obudowę.
• Czy styki są zwierne czy rozwierne? Przekaźnik posiada cztery styki przełączne (change-over). Każdy z nich ma styk wspólny, normalnie otwarty (NO) i normalnie zamknięty (NC), co umożliwia wybór trybu pracy.
