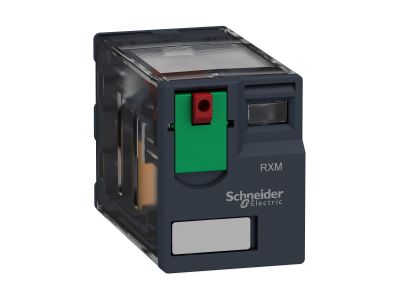

Przekaźnik wtykowy miniaturowy Zelio RXM 4 styki przełączane 120VAC | RXM4AB1F7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik wtykowy miniaturowy Zelio RXM o symbolu RXM4AB1F7 marki Schneider Electric to kompaktowe urządzenie z 4 stykami przełączanymi 4PDT o prądzie znamionowym 6 A i napięciu cewki 120 V AC. Dzięki miniaturowej obudowie pozwala zaoszczędzić miejsce w szafie sterowniczej, a blokowany przycisk testowy i mechaniczny wskaźnik statusu ułatwiają diagnostykę i konserwację.

• 4 styki przełączane 4PDT o prądzie 6 A: Umożliwiają sterowanie wieloma obwodami z jednego przekaźnika, zapewniając niezawodne przełączanie przy obciążeniu do 6 A.
• Napięcie cewki 120 V AC: Przystosowany do standardowych napięć w instalacjach przemysłowych, łatwy w integracji z istniejącymi systemami.
• Blokowany przycisk testowy: Pozwala na ręczne załączenie przekaźnika bez podawania napięcia, co ułatwia sprawdzenie poprawności okablowania i działania styków.
• Mechaniczny wskaźnik statusu: Wizualnie informuje o stanie cewki, co przyspiesza diagnozowanie awarii.
• Konstrukcja wtykowa (miniaturowa): Zapewnia szybki montaż i demontaż na gnieździe, co redukuje czas instalacji nawet o 65% przy zastosowaniu zworki magistrali.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z wymogami europejskich norm bezpieczeństwa i posiada certyfikację CE. Spełnia standardy DIN dla aparatury modułowej, co gwarantuje jego niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Dzięki kompaktowym wymiarom i wysokiej niezawodności przekaźnik RXM4AB1F7 znajduje zastosowanie w wielu obszarach automatyki.

• Sterowanie odbiornikami w maszynach przemysłowych, takich jak systemy pakujące, tekstylne, HVAC.
• Impulsy sterujące do styczników, przekaźników pomocniczych oraz wejść PLC w szafach sterowniczych.
• Sygnalizacja i sterowanie oświetleniem w budynkach komercyjnych i przemysłowych.
• Zastosowania w panelach sterowania, sterowaniu silnikiem, zasilaczach oraz wyposażeniu medycznym.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik przeznaczony jest do montażu na gnieździe (szyna TH35 lub panel) zgodnie z dokumentacją producenta. Należy stosować przewody o przekroju dobranym do prądu obciążenia (maks. 6 A) oraz moment dokręcania zacisków zgodny z instrukcją.

FAQ

• Czy przekaźnik posiada podświetlenie LED? Nie, w modelu RXM4AB1F7 nie zastosowano diody LED sygnalizującej stan cewki. Zamiast tego wyposażono go w mechaniczny wskaźnik statusu.
• Jaki jest stopień ochrony przekaźnika? Producent nie podaje konkretnej wartości IP. Standardowo dla przekaźników wtykowych montowanych w szafach sterowniczych przyjmuje się IP20 (ochrona przed dotknięciem palcem).
• Czy styki są przełączane czy tylko zwierne? Przekaźnik posiada 4 styki przełączane (4PDT), co oznacza, że każdy z nich ma zestyk normalnie otwarty (NO) i normalnie zamknięty (NC), umożliwiając zarówno załączanie, jak i rozłączanie obwodów.
