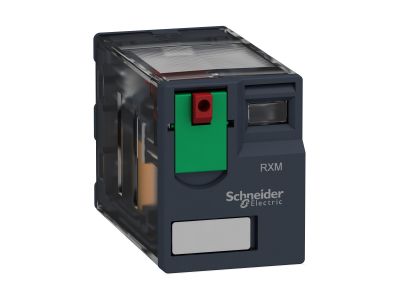

Przekaźnik wtykowy miniaturowy Zelio RXM 2 styki przełączane 24VAC | RXM2AB1B7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik wtykowy miniaturowy z serii Zelio RXM o numerze katalogowym RXM2AB1B7 to zaawansowane rozwiązanie od Schneider Electric, lidera w dziedzinie automatyki przemysłowej. Urządzenie wyposażone jest w dwa styki przełączane (2 C/O), co pozwala na elastyczne zarządzanie obwodami sterowania. Zasilanie cewki napięciem 24 V AC (prąd przemienny) sprawia, że jest to komponent idealnie dopasowany do standardowych systemów sterowania maszynowego. Miniaturyzacja obudowy przy zachowaniu wysokiej zdolności łączeniowej pozwala na znaczną oszczędność miejsca w szafach sterowniczych, co jest kluczowe w nowoczesnych projektach inżynieryjnych.

• Blokowalny przycisk testowy: Umożliwia ręczne wymuszenie zmiany stanu styków w celu weryfikacji poprawności działania obwodu bez konieczności podawania napięcia na cewkę.
• Mechaniczny wskaźnik stanu: Pozwala na szybką, wizualną diagnostykę pracy przekaźnika, co skraca czas przestojów serwisowych.
• Wysoka niezawodność: Konstrukcja oparta na wieloletnim doświadczeniu Schneider Electric gwarantuje długą żywotność mechaniczną i elektryczną w wymagających warunkach przemysłowych.
• Zredukowane wymiary: Kompaktowa budowa ułatwia montaż w gęsto upakowanych panelach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach profesjonalnych. Przekaźnik spełnia wymagania dyrektyw niskonapięciowych oraz posiada certyfikaty potwierdzające jego jakość w zastosowaniach globalnych. Dzięki wysokiej jakości materiałów izolacyjnych, urządzenie gwarantuje odpowiedni stopień ochrony i separacji galwanicznej między obwodem sterującym a wykonawczym.

Zastosowanie

Dzięki swojej uniwersalności, przekaźnik Zelio RXM znajduje szerokie zastosowanie w wielu gałęziach przemysłu i infrastruktury:

• Automatyka przemysłowa: Sterowanie silnikami, systemy pakujące oraz maszyny tekstylne.
• Systemy HVAC: Kontrola układów wentylacji, klimatyzacji i ogrzewania w budynkach komercyjnych.
• Infrastruktura budynkowa: Sterowanie oświetleniem oraz systemami zasilania awaryjnego.
• Wyposażenie medyczne: Precyzyjne przełączanie sygnałów w zaawansowanej aparaturze diagnostycznej.
• Panele sterowania: Idealny jako element pośredniczący między sterownikami PLC a elementami wykonawczymi.

Wskazówki Montażowe

Montaż przekaźnika RXM2AB1B7 jest intuicyjny i szybki, co pozwala na optymalizację procesów produkcyjnych. Zaleca się stosowanie dedykowanych gniazd wtykowych montowanych na szynę DIN (35 mm). Dzięki zastosowaniu opcjonalnych zworek magistrali, czas okablowania można zredukować nawet o 65%, co znacząco obniża koszty robocizny. Podczas instalacji należy zwrócić uwagę na prawidłowe osadzenie przekaźnika w gnieździe oraz zapewnienie odpowiedniego momentu dokręcania zacisków śrubowych w gnieździe, aby uniknąć przegrzewania się styków. System wtykowy umożliwia wymianę modułu bez konieczności demontażu przewodów, co jest nieocenione podczas prac konserwacyjnych.

FAQ

• Czy przekaźnik posiada wskaźnik LED? Model ten standardowo wyposażony jest w mechaniczny wskaźnik stanu styków; wersje z diodą LED są dostępne jako oddzielne warianty w serii Zelio.
• Jakie gniazdo jest kompatybilne z tym modelem? Przekaźnik współpracuje z gniazdami serii RXZE, które oferują różne typy zacisków (śrubowe, sprężynowe).
• Czy przycisk testowy można zablokować? Tak, przycisk testowy posiada funkcję blokady, co pozwala na utrzymanie styków w stanie aktywnym podczas testów długotrwałych.
